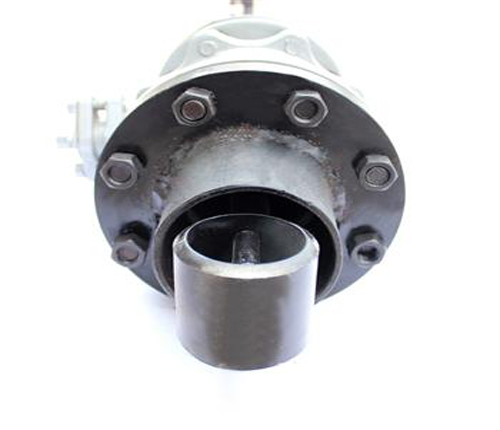

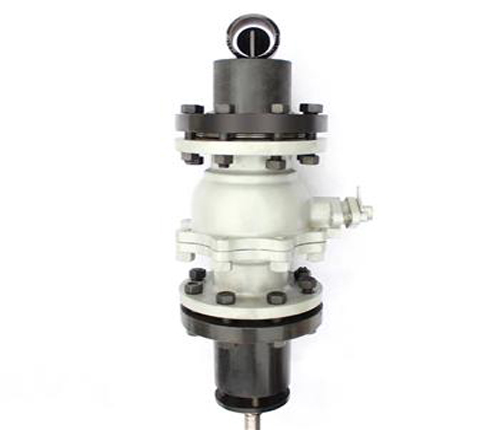

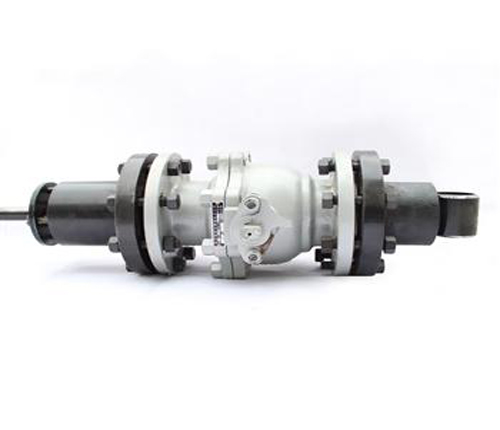

插入式V锥流量计是由V锥流量传感器和差压变送器组合而成的一种新颖差压式流量计。相比管道式V锥流量计，其适用于大口径管道流量的测量，并且更加节约成本。
    以孔板、喷咀、文丘里管及均速管为代表的差压式流量计虽然经历过漫长的发展过程，在一定时期对流量作出过重要贡献，但人们在使用上述流量传感器时总感觉到 一丝遗憾，因为它始终没有很好解决精度低、测量范围度窄、易磨损、现场安装条件要求高，不能测量混相流、脏污流等一 系问题。鉴于此，国内外众多流量专家致力于新型差压流量传感器的研究和开发，以弥补孔板、喷咀、文丘里管及均速管的不足之处，各种特殊节流元件层出不 穷，V锥流量传感器就是其中的佼佼者。它也是利用节流效应来测量流量的，与其它节流体相比，它改变了节流布局，从传统的中心孔节流改为环状节流，即V锥传 感器是利用一流线型圆锥体悬挂在管道中心将流体逐渐收缩到管道内壁，这种新颖的节流效应使其具有自整流、自清洗、自保护特性，从大量现场实际使用情况 看，V锥传感器流量测量效果优于其它差压式传感器，它为差压式流量计的使用揭开了崭新的一页。
插入式V锥流量计特点
★独特的V锥体
独特的锥形节流的物理结构，不但扩大了介质流量的测量范围，还具有流体整流的特殊构造，因此在工艺上直管段要求很低。
★领先的制造工艺
准确度可达：±0.5%， 重复性可达到：±0.1%，量程比宽：10：1。

★对直管段要求低
上游直管：0-3D，下游直管：0-1D。

★长期稳定
由于V锥体的外形是收缩流体不会对突变表面产生撞击，于是β边不会遭到脏污
流体的磨损，因此仪表系数会保持不变，V锥流量传感器的长期稳定性能好。

★低压损
其压损是孔板的1/3-1/5；信号稳定，信号波动是孔板的1/10。

工作原理
 插入式V锥流量计的工作原理与管道式V锥流量计的工作原理基本一致，只不过在结构和外形方面有所区别，前者安装采取的是管道开孔形式，更能节约成本，因此是适于较大口径管道流量的测量。
    它是通过在管线中心悬挂一个锥形体来节流。由于在管道中，理想流场的流速分布为：在管壁处流速接近零，愈靠近管线中心流速愈大，在管线中心流速最大（因为 管壁摩擦力减小了流过管壁的流体的速度）。所以当流体流过V锥流量计时，锥体直接和流体高速中心部分相互作用，迫使高速的中心与接近管壁的低速流体均匀化，从而产生正确的差压，这在低流速测量时更为有用。而其他中心开孔的差压流量计（如孔板）由于没有这种作用，从而不能测量过低流速（雷诺数过小）的流体。
    所有差压流量测量都是基于理想的流体状态，但是由于现场实际情况的千差万别，这种理想状态极少存在，任何管道安装上的变化，如弯头、阀门、缩径、扩径、泵、三通等都会破坏理想流场，因而一般流量计很难在扰动的流场中取得精确的测量值。而V锥克服了这些缺点，由于其独特设计，锥体的形状及位置的作用重新安 排了上游的流速分布而使得流场理想化，从而取得精确的测量值。实践表明，在极恶劣的安装条件下（如紧邻锥体上游有两个在不同平面上的弯头），V形锥体也能使流体速度分布变得平坦和对称，从而保证了测量精度。

插入式V锥流量计应用
检测气体流量
煤气：焦炉煤气、高炉煤气、城市煤气
天然气：包括含湿量5%以上的天然气 　　
各种碳氢化合物气体：烷烃类，烯烃类等气体 　　
各种气体制造：氢、氦、氩、氧、氮气等 　　
腐蚀性气体：湿的氯化物气体等 　　
空气：包括含水，含尘埃的空气、压缩空气等 　　
烟道气：各种锅炉、加热炉排放的烟道气
