【插入式靶式流量计产品简介】
ABGSBL系列靶式流量计,采用新型电容力传感器,具有很高灵敏度,准确度,无可动部件,压损小。其特有的抗振动、耐脏污、灵敏度高的的特点,尤其适用于高粘度、脏污介质、易凝易堵等流量计量困难的工况,广泛应用于烟气、焦炉煤气、高炉煤气、发生炉煤气、压缩空气、重油、渣油、焦油、沥青、污水等介质的流量计量。插入式结构,安装简便,免维护免清洗,特别适用于大型管道、方形管道上 ,广泛应用于石油、化工、冶金、电力、制药、环保、食品等领域。
 ● 适用管径范围宽:Φ10~Φ2000至更大;
 ● 适用温度范围广:-196°C ~ 500°C;
 ● 适用高/低压力工况:0~42MPa;
 ● 适用各种介质:气体、液体(包括高粘度液体、浆体)、蒸汽;
 ● 适用于低流速介质,其可测量最低流速为0.08m/s。


【靶式流量计产品参数】
产品名称:插入式高温型靶式流量计
口    径:DN100~DN3000mm至更大
公称压力:0.6~42MPa
工况温度:+80~+500℃
精    度:±0.2~±1.5%FS
量 程 比:1:10
壳    体:碳钢(衬氟);不锈钢
供电方式:内置3.6VDC锂电池(可用两年);外供24VDC
输出信号:4~20mA二线制;脉冲0~1000HZ;RS485
防护等级:IP65
防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
表头显示:累积流量;瞬时流量;满量程百分比;故障自检
连接方式:插入式(DN100- DN3000mm至更大)。


【靶式流量计产品特点】
 ● 无可动部件,耐脏污,安装简便免维护
 ● 可选用多种防腐及耐高低温材质(如哈氏合金,钛等)
 ● 整机全密封无死角,无任何泄漏点,可耐42MPa高压
 ● 压力损失小,仅为标准孔板的1/2△P左右
 ● 传感器不与被测介质接触,不存在零部件磨损,使用安全可靠
 ● 适用介质范围广:能准确测量各种温度下的气体、液体、蒸汽流量,可测二相流
 ● 具有多种安装方式供选择,如选择在线插入式,安装费用低
 ● 具有一体化温度、压力补偿,直接输出质量或标方
 ● 具有可选小信号切除、非线性修正、滤波时间可选择
 ● 计量准确,精度可达到0.2~1.5%
 ● 重复性好,一般为0.05~0.08%,测量快速
 ● 仪表内设自检程序,故障现象一目了然
 ● 抗干扰,抗杂质能力特强
 ● 多种输出形式,能远传各种参数
 ● 抗震动性强,一定范围内可测脉动流


【靶式流量计典型应用】
蒸汽类:
过热蒸汽、饱和蒸汽、锅炉蒸汽
液体类:
导热油、沥青、重油、液体石蜡、流体硫磺、渣油、原油、食用油等
气体类:
空气、水煤气、烟道气、等高温气体


靶式流量计安装调试要求
1. 最佳测量点的选择
要使安装于管道系统上的靶式流量计得到最佳测量效果,就必须考虑流量计针对流体流向的具体安装位置,如下(图1),(图2),(图3)给出了正确与非正确的常见范例。

2.流量计前后直管段要求
为确保被测流体通过靶式流量计时具有较稳定的流场,必须保证流量计前后直管段至少≥前10D,后5D, 否则也会带来一定的测量误差和波动,为了得到最为理想的测量效果,其前端直管段应≥前20D,后10D。见( 图4 )



3.插入式靶式流量计配对法兰制作与安装
对于插入式靶式流量计,其配对法兰有2”(DN50)系列和4”(DN100)系列两种,但无论哪种系列其配套短管高度均为4”(100mm高)。



4.靶式流量计电气接线图


5、高温型(80度至500度)、常温型(-30度至70度)、低温型(-40至-200度)流量计的安装:
 a、常温型、低温型、高温型流量计视不同工况采用水平、垂直或倒置式安装(以出厂校验单为准);
 b、介质工作温度在300度以上时,用户应对流量计壳体采取隔热措施防止热辐射损坏表头(表头工作温度为-30至70度),同理工作温度-100度以下的介质,也要采取防冻措施;
c、为保证流量计准确计量,要求设置前后直管段;(图8)
d、为保证流量计在检查及更换时不影响系统工作,应尽量设置旁通阀(3)及切断阀(1、2);(图8)
e、因工艺需要可采用垂直安装,被测介质流向可由下至上,也可由上至下,但订购时应向供货方说明;
f、流量计口径与相连的管道口径尺寸尽量相同,以减少流动干扰,造成计量误差;
 g、法兰式和夹装式流量计安装时,应注意法兰之间密封垫片内孔尺寸大于流量计和工艺管道通径 6-8mm 及否同轴,以避免因其产生干扰流而影响计量精确度;

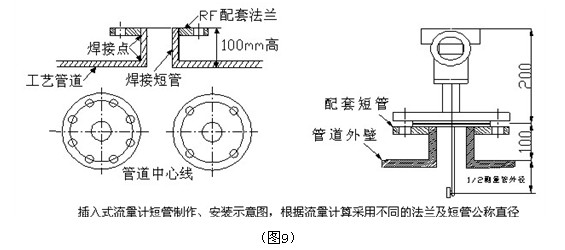

 h、插入式流量计安装时,将短管及法兰焊到管道上时必须确保流体正对着靶片受力面,焊接短管高度在100mm(从管道内壁至法兰密封面的距离);(图9)
i、对于新完工的工艺管道,应先进行初步吹扫后再安装流量计;
j、测量管外壁上箭头所指方向为被测介质流向;
k、流量计壳体必须可靠接地,若无接地条件应向厂方说明;
l、流量计连接法兰规格执行GB/T系列标准,也可以根据用户要求特殊加工(以出厂校验单为准)。

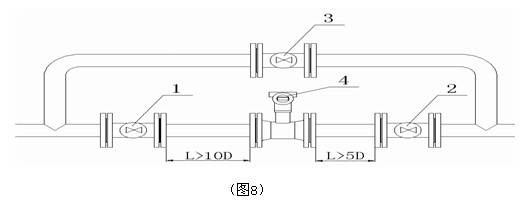

 1 ·2 ·3 分别为前后阀和旁通阀;4 为流量计,L≥10D 和L≥5D分别为前后直管段长度,D为管道公称直径。
