1:概述
K型热电偶作为一种温度传感器,通常和显示仪表,记录仪表和电子调节器配套使用。可以直接测量各种生产中从0℃到1300℃范围的液体蒸汽和气体介质以及固体的表面温度。

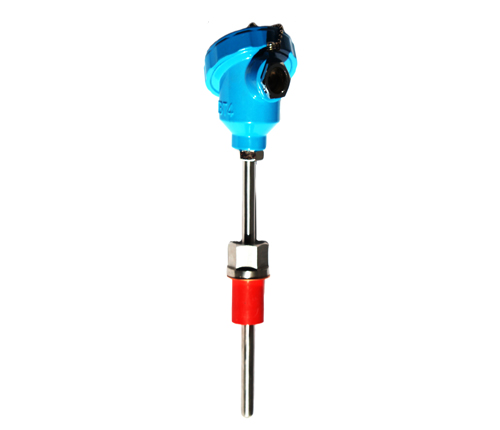

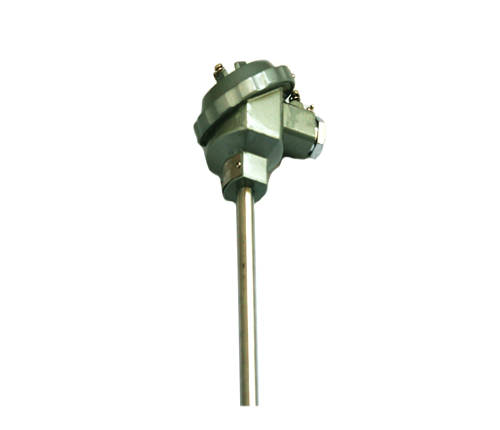

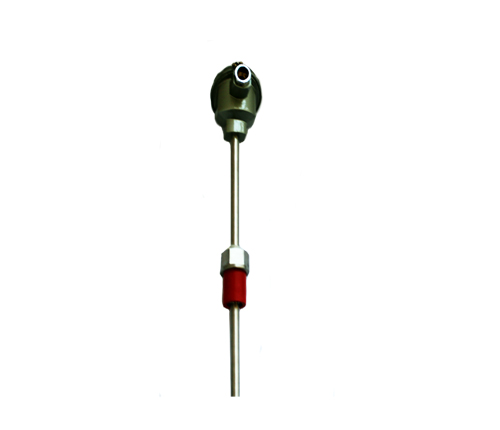

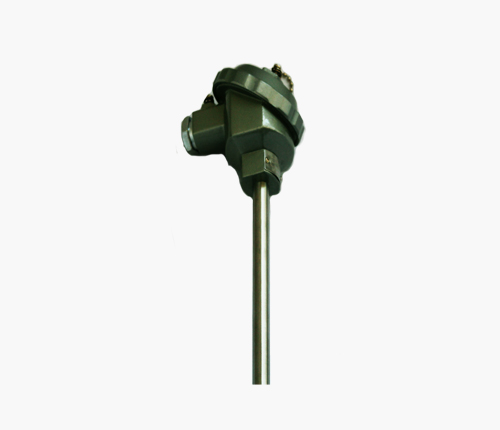

K型热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。是目前用量最大的廉金属热电偶,其用量为其他热电偶的总和。K型热电偶丝直径一般为1.2~4.0mm。正极(KP)的名义化学成分为:Ni:Cr=92:12,负极(KN)的名义化学成分为:Ni:Si=99:3,其使用温度为-200~1300℃。
K型热电偶具有线性度好,热电动势较大,灵敏度高,稳定性和均匀性较好,抗氧化性能强,价格便宜等优点,能用于氧化性惰性气氛中广泛为用户所采用。不能直接在高温下用于硫,还原性或还原,氧化交替的气氛中和真空中,也不推荐用于弱氧化气氛。
2:K型热电偶特点
1. 检出(测温)元件热电偶是工业上最常用的温度检测元件之一。必须配二次仪表,其优点是:
① 测量精度高。因热电偶直接与被测对象接触,不受中间介质的影响。
② 测量范围广。常用的热电偶从-50~+1600℃均可连续测量,某些特殊热电偶最低可测到-269℃(如金铁镍铬),最高可达+2800℃(如钨-铼)。
③ 构造简单,使用方便。热电偶通常是由两种不同的金属丝组成,而且不受大小和开头的限制,外有保护套管,用起来非常方便。
2.根据温度测量范围及精度,选用相应分度号的热电偶
使用温度在1300~1800℃,要求精度又比较高时,一般选用B型热电偶;要求精度不高,气氛又允许可用钨铼热电偶,高于1800℃一般选用钨铼热电偶;使用温度在1000~1300℃要求精度又比较高可用S型热电偶和N型热电偶;在1000℃以下一般用K型热电偶和N型热电偶,低于400℃一般用E型热电偶;250℃下以及负温测量一般用T型电偶,在低温时T型热电偶稳定而且精度高。
3:产品选型资料
W
|
R
|
规格
|
内容
|
|
|
R
|
|
铂铑30-铂铑6
|
P
|
|
铂铑10-铂
|
N
|
|
镍铬-镍硅
|
E
|
|
镍铬-铜镍 (镍铬-康铜)
|
热
电
偶
材
料
|
-
|
1
|
|
无固定式装置式
|
2
|
|
固定螺纹式
|
3
|
|
活动式法兰
|
4
|
|
固定法兰式
|
5
|
|
活动法兰角尺形式
|
6
|
|
固定螺纹锥形保护管式
|
安装固定形式
|
2
|
|
防溅式
|
3
|
|
防水式
|
4
|
|
隔爆式
|
接线盒形式
|
0
|
16mm保护管
|
1
|
25mm保护管(双层套管)
|
2
|
16mm高铝质管(单层套管)
|
3
|
20mm高铝质管
|
设计序号
|
|
W
|
R
|
□
|
-
|
□
|
□
|
□
|
|
