应变片式压力传感器
    压力传感器是指能够检测压力并提供远传信号的装置，能够满足自动化系统集中检测显示和控制的要求。当压力传感器输出的电信号进一步变换成标准统一信号时，又将它称为压力变送器，以下简单介绍几种常见的压力传感器。
    应变片是由金属导体或半导体材料制成的电阻体，基于应变效应工作。在电阻体受到外力作用时，其电阻阻值发生变化，相对变化量为
kε=ΔR/R
    式中，ε是材料的轴向长度的相对变化量，称为应变；k是材料的电阻应变系数。

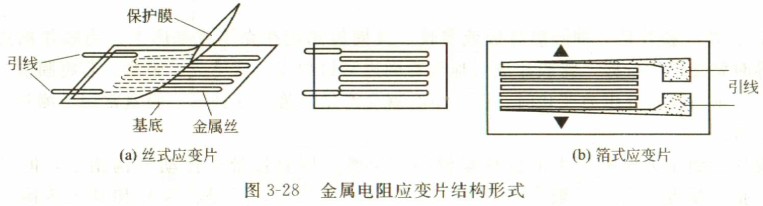

金属电阻应变片的结构形式有丝式和箔式，半导体应变片的结构形式有体形和扩散形。图3-28是金属电阻应变片的几种结构形式。

    半导体材料应变片的灵敏度比金属应变片的灵敏度大，但受温度影响较大。
    应变片一般要和弹性元件结合在一起使用，将应变片粘贴在弹性元件上，在弹性元件受压变形的同时应变片也发生应变，其电阻值发生变化，通过电桥输出测量信号。应变片式压力传感器测量精度较高，测量范围可达儿百兆帕。
