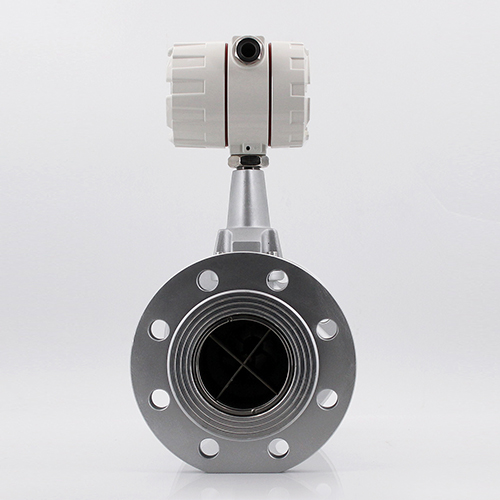

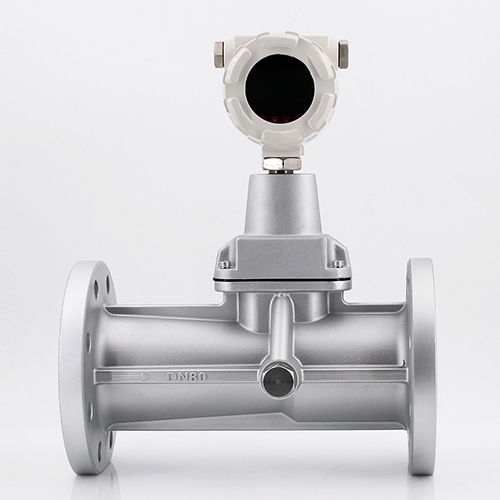

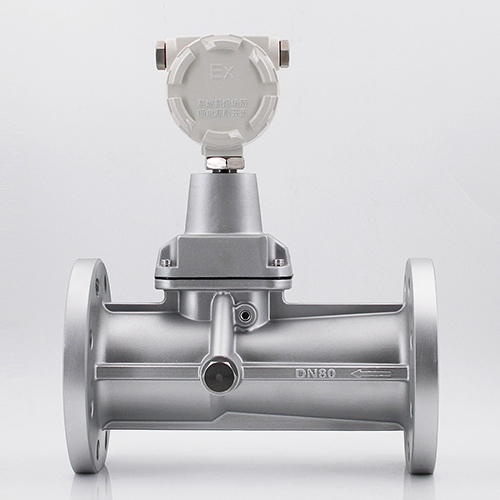

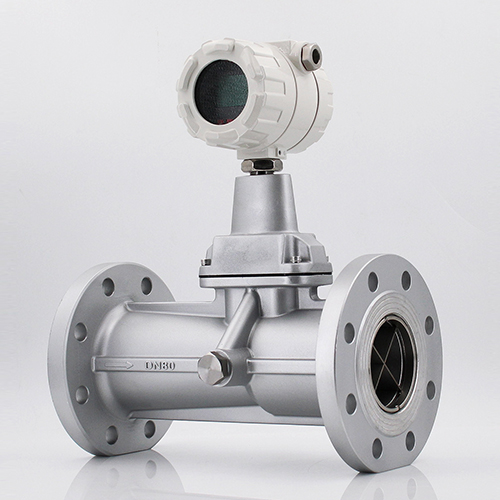

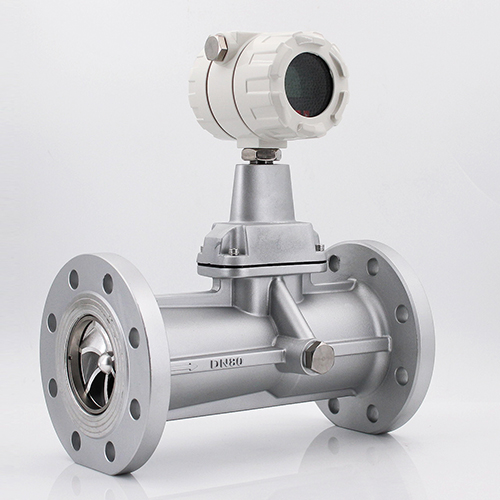

旋进旋涡流量计产品特点
★安全性，高规格
内置式流量传感器，安全性能高，结构紧凑，温压补偿和不锈钢壳体，耐压，性能稳定，外形美观。
★数据显示，一目了然
就地显示温度、压力、瞬时流量和累积流量。
★技术革新
采用新型信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有出色的稳定性。
★节能环保
整机功耗极低，能凭内电池长期供电运行，是理想的无需外电源就地显示仪表。
★特色功能
特有时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失，可永久性保存。
防盗功能可靠，具有密码保护，防止参数改动。
★贴心设计
表头可180°随意旋转，方便安装。
★与传统的孔板流量计进行比较，智能旋进旋涡流量计具有以下几个主要特点：
①实现了机电一体化，日常的计量过程不需人工值守；
②工艺安装条件不苛刻，仪表上、下游直管段可较孔板流量计大大缩短；
③系统的测量准确度能够满足目前的贸易计量要求（≤2%）；
④流量测量范围较宽（qmax/qmin=15～20">），可在孔板流量计无法涉足的部分小流量区域进行有效工作；
⑤体积小、重量轻，离线标定较为方便；
⑥测量信号既可就地显示，也可按需远传；
⑦无可动部件，因此对于一般的测量就不存在仪表的机械磨损；
⑧仪表管理人员勿需专业培训，流量、压力及温度等测量参数可 以从表头直接读取并且不必进行折算转换；
⑨只需定期更换电池（微功耗）及被测介质的参数。
旋进旋涡气体流量计工作原理
当沿着轴向的流体流量传感器入品时，在漩涡发生体的作用下，被强制围绕中心线旋转，产生漩涡流，漩涡流在文丘利管中旋进，到达收缩段突然节流后，使漩涡流加速，当通过扩散段时，漩涡中心沿一锥形螺旋线进动。此时，漩涡中心通过检测点的进动频率与流体的流速成正比。由压电传感器检测到的漩涡流进动频率信号经放大、滤波、整形后转换成流量值进行就地显示或信号选择。
流量积算仪工作原理：
流量积算仪由温度和压力检测模拟通道、流量传感器通道以及微处理器单元组成，并配有外输出信号接口，输出各种信号。流量计中的微处理器按照气态方程进行温压补偿，并自动进行压缩因子修正，气态方程如下
式中：
QN——标况下的体积流量(m3/h)；
QV——工况下的体积流量(m3/h；
Pa ——当地大气压力（KPa）；
P ——流量计取压孔测量的表压（KPa）；
PN ——标准状态下的大气压力（101.325 KPa）；
TN——标准状态下的绝对温度（293.15K）；
T ——被测流体的绝对温度（K）；
ZN ——气体在标况下的压缩系数；
Z ——气体在工况下的压缩系数；
注：当用钟罩或负压标定时取ZN/Z=1，对天然气(ZN/Z)1/2=FZ为超压缩因子。按中国石油天然气总公司的标准SY／T6143－1996中的公式计算
安装说明
Ⅰ.流量计的安装
1、流量计安装时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件。
2、对于新安装或检修后的管道务必进行清扫，去除管道中的杂物后方能安装流量计。
3、流量计应安装在便于维修、无强电磁场干扰、无强烈机械振动以及热辐射影响的场所；
4、流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合；
5、流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日曝晒影响流量计使用寿命；
6、流量计可任意角度安装，流体的流向应与流量计上标识的流向一致；
7、在管道施工中，应考虑安装伸缩管或波纹管，以免对流量计造成严重的拉伸或断裂；
8、流量计应与管道同轴安装，并防止密封片和黄油进入管道内腔；
9、采用外电源时，流量计必须有可靠接地，不得与强电系统共用地线，在管道安装或检修时，不得把电焊系统的地线与流量计搭接。
为了不影响流体正常输送和便于维护，要求按下图所示安装旁通管道，并保证前≥3DN、后≥1DN的直管段。
技术参数表
| 型号 | ABGUXP带温压补偿智能旋进漩涡气体流量计 | |
| 公称通径DN（mm） | DN20~DN200 | |
| 流量范围（m3/h） | 2.5~30；4.5~60；10~150；28~400；50~800；150~800；150~2250；360~3600 | |
| 仪表系数（m3/h）-1 | 240000，90000，24000，4800，2800，680，210 | |
| 压力等级（MPa） | 1.6；2.5；4.0；6.4等 | |
| 准确度（级） | 1.0，1.5 | |
|
|
||
| 标准状态条件 | P=101.325kpa，T=293.15K | |
|
|
||
| 材质 | 铝合金壳体，不锈钢壳体(高压) | |
|
|
||
| 环境温度 | -30~+60℃ | |
| 介质温度 | -20~+80℃ | |
| 相对温度 | 5%~95% | |
| 大气压力 | 86kpa~106kpa | |
|
|
||
| 工作电源 | 外电源：+24VDC 内电源：3.6V锂电池 | |
| 整机功耗 | 外电源：＜1W 内电源：＜0.3mW，锂电池可用二年以上 | |
| 输出方式 | 频率信号 4~20mA电流信号：对应流量0~Qmax ，20mA对应流量可由用户自己设定。 RS485通讯：可传输温度、压力、瞬时流量和累计流量参数。 | |
|
|
||
| 防爆标志 | ExdⅡBT4 | |
| 防护等级 | IP65 | |
|
代号
|
口径
|
流量范围m3/h
|
||
|
ABGUX-25
|
DN25
|
2．5～30
|
||
|
ABGUX-32
|
DN32
|
4．5～60
|
||
|
ABGUX-50
|
DN50
|
10～150
|
||
|
ABGUX-80
|
DN80
|
28～400
|
||
|
ABGUX-100
|
DN100
|
50～800
|
||
|
ABGUX-150
|
DN150
|
150～2250
|
||
|
ABGUX-200
|
DN200
|
360～3600
|
||
|
|
代号
|
功能1
|
||
|
N
|
无温压补偿
|
|||
|
Y
|
带温压补偿
|
|||
|
|
代号
|
输出型号
|
||
|
F1
|
4-20mA输出（二线制）
|
|||
|
F2
|
4-20mA输出（三线制）
|
|||
|
F3
|
RS485通讯接口
|
|||
|
|
代号
|
功能2
|
||
|
E1
|
1.0级
|
|||
|
E2
|
1．5级
|
|||
|
T
|
常温
|
|||
|
P1
|
1．6Mpa
|
|||
|
P2
|
2．5Mpa
|
|||
|
P3
|
4．0Mpa（最高可以定做10MPa）
|
|||
|
D1
|
内部3.6V供电
|
|||
|
D2
|
DC24V供电
|
|||
|
B1
|
不锈钢
|
|||
|
B2
|
铝合金
|
|||
