电容式物位传感器测量原理
    在电容器的极板之间，充以不同介质时，电容量的大小也有所不同。因此，可通过测量电容量的变化来检测液位、料位和两种不同液体的分界面。

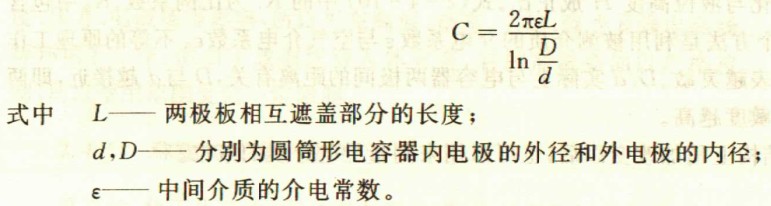

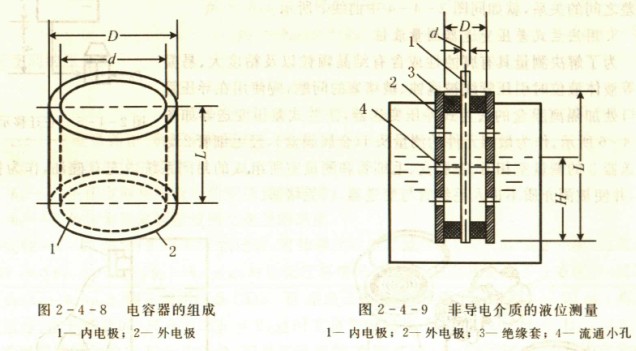

图2-4-8是由两个同轴圆柱极板1,2组成的电容器，在两圆筒间充以介电系数为ε的介质时，则两圆筒间的电容量表达式为

所以，当D和d一定时，电容最C的大小与极板的长度L和介质的介电常数ε的乘积成比例。这样，将电容传感器(探头)插入被测物料中，电极浸入物料中的深度随物位高低变化，必然引起其电容量的变化，从而可检测出物位。
