气动执行器的概述
执行器由执行机构和控制机构(阀或调节机构)两部分组成、执行机构是执行器的推动装置，它按控制信号压力的大小产生相应的推力。推动控制机构动作。所以它是将信号压力的大小转换为阀杆位移的装置。控制机构是执行器的控制部分，它直接与被控介质接触，控制流体的流量。所以它是将阀杆的位移转换为流过阀的流量的装置。

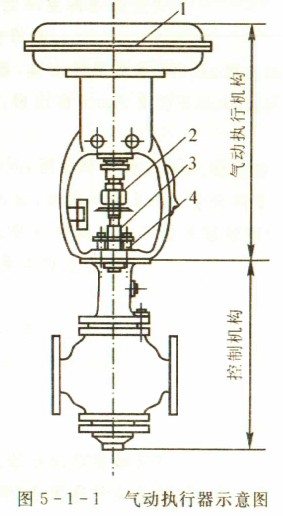

    图5-1-1是一种常用气动执行器的示意图。气压信号由上部引入，作用在薄膜1上，推动阀杆2产生位移，改变了阀芯3与阀座4之间的流通面积，从而达到了控制流量的目的。图中上半部为执行机构，下半部为控制机构。
    气动执行器有时还配备一定的辅助装置。常用的有阀门定位器和手轮机构。阀门定位器的作用是利用反馈原理来改善执行器的性能，使执行器能按控制器的控制信号，实现准确的定位。手轮机构的作用是当控制系统因停电、停气、控制器无输出或执行机构失灵时，利用它可以直接操纵控制阀，以维持生产的正常进行。
