电容式压力传感器

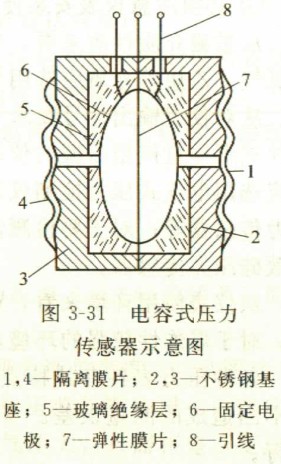

其测量原理是将弹性元件的位移转换为电容量的变化。将测压膜片作为电容器的可动极板，它与固定极板组成可变电容器。当被测压力变化时，由于测压膜片的弹性变形产生位移改变了两块极板之间的距离，造成电容量发生变化。图3-31是一种电容式压力传感器的示意图。测压元件是一个全焊接的差动电容膜盒，以玻璃绝缘层内侧凹球面金属镀膜作为固定电极，以中间弹性膜片作为可动电极。整个膜盒用隔离膜片密封，在其内部充满硅油。隔离膜片感受两侧的压力，通过硅油将压力传到中间弹性膜片上，使它产生位移，引起两侧电容器电容量的变化。电容量的变化再经过适当的转换电路输出4~20mA标准信号，就构成目前常用的电容式差压变送器。

   电容压力传感器结构紧凑、灵敏度高、过载能力大、测量精度可达0.2级、可以测量压力和差压。
