超声气体流量计基本构成、主要技术性能和特点
超声气体流量计由流量传感器和变送器组成，通常还有一副带球阀的套筒，供换能器安装和检修。流量传感器的安装，对于单声道采用V形，这不仅可以将声道长度延长一倍，提高测量的精确度，还能在双倍声程中自动消除气涡流的影响。高精确度的气体流量计所采用的声道呈矩阵分布，如图4.8所示.超声换能器均是插入式的。工作频率一般选择在60-120kHz之间;声束的半角约在5°-8°;灵敏度不低于60dB为佳。用于可燃气体应防爆。
变送器的工作原理方框图类似于图4.12所示。流量传感器的两个换能器交替发射和接收声脉冲，一般每秒20-60次，信号经放大、运算、补偿后，输出数字和模拟信号。

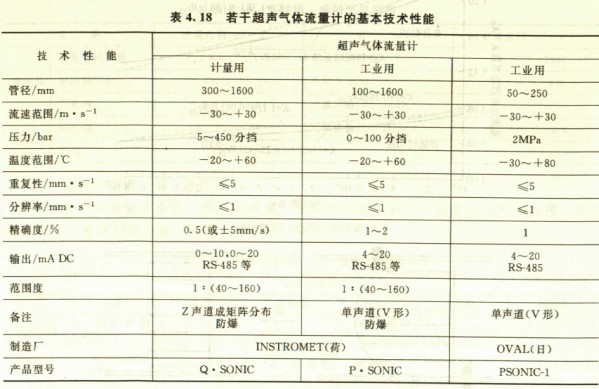

超声气体流量计的基本技术性能，见表4.18。
超声气体流量计有如下一些特点。
①双向气流量测量。
②可精确测量脉动流。
③范围度很宽。
④无可动部件，无压力损失。
⑤传感器更换可在带压条件下进行。
⑥在使用现场可以干法校验。
应用
超声气体流最计按实际用途荃本上分为两类:一类用于气体流量测量;另一类用做气流量标定装里或贸易计量。前者通常在使用的现场，将输气管打孔进行安装;后者均为标准管段式。具体用途:用于气体贸易时的流量计量。校验一般气体流量计的标准表;地下储气罐双向流的测量。气体分配时的计量;控制空气压缩机等。
超声气体流量计所测气体基本上是天然气、空气两种。天然气是一种棍合气体，主要成分是甲烷(占95%以上)、乙烷、丙烷、N2、CO2等气体。15℃时声速在420m/s左右。其声速与成分、压力、密度、温度有关。超声气体流量计安装位置要有足够直管段才能保证测量的精确度。管道内的颗粒物和液滴若附着在换能器辐射面上，将会影响声脉冲的传播，甚至使流量计不能工作。
