热式质量流量计的分类

热式质量流量计的分类

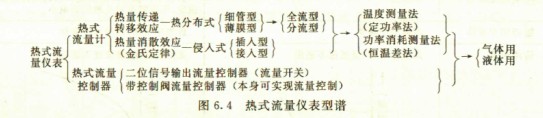

当前盛行的热式流量仪表类型谱系如图6.4所示。

    一、按仪表功能分类
    (l)热式流量计  热式流量计是具有显示所测流量或愉出连续流量信号功能的仪表，是本文主要讨论的对象。
    (2)热式流量控制器  热式流量控制器是以控制管道系统流量为目的的流量仪表。只输出流量两位信号的流量控制器习惯称为流量开关。
    二、按检测元件与热源间的热交换作用分类
    (l)热量传递转移效应  热分布式TMF即属本类，将测量管上游部分热量通过流体转移给下游部分。利用本作用的仪表还有托马斯流量计和边界层流量计。
    (2)热量消散效应或冷却效应  侵入型TMF即属本类，还有野外和试验室用热线(或热膜)风速计亦属本类。
    三、按流量传感器进入管系方式分类
    (l)接入管道方式  接入(in一line)管道方式流量传感器有自身的测量管段，截断管道接入待测位置。热分布仪表一定是接入管道方式。用于中小管径侵人式华表亦有接入管道式的带测量管的流量传感器，在适当长度测量管内装侵入式检测元件，组成一体的流量传感器，并作实流校准，可获得比插入管道方式TMF高的测量精确度。
    (2)插人管道方式  插入(insertion)管道方式是将流量检测元件在现场插入管道。插入式TMF是由一组或多组检测元件组成的独立检测杆(探头)和转换器组成。多组热检测元件的检测杆组成的仪表也有称作热式均速流量计，应用于大管径。对于大型通风/烟道圆管或矩形管，也有采用多台插人检测杆阵列布置。
    四、按检测变量分类
    (1)温度测量法  以恒定功率提供热量，测量随流量而变的温度，又称定功率测量法。
    (2)功率消耗测量法  保持加热元件和被测流体温度差恒定，控制和测量热源提供的功率，功率消耗随着流量增加而增加，又称恒温差测量法。

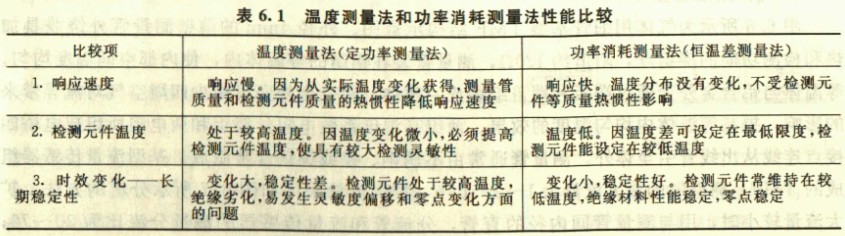

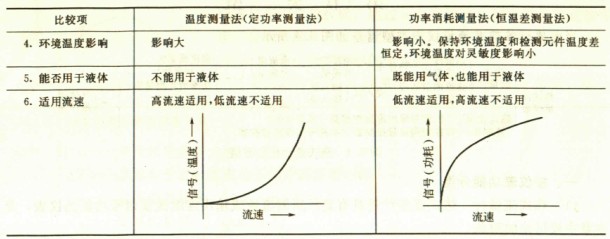

两种方法的性能特点见表6.1。


    五、按被测流体分类
    热式流量仪表是按流体(液体或气体)类型各自设计的专用仪表，相互间不能通用。
    (l)气体用  当前TMF主要应用于气体，从微小流量到中、大管径流量，应用覆盖面广。
    (2)液体用  液体用TMF是迟至20世纪90年代初才在工业生产应用中得到较大发展。当前还只限于微小流量，有功率消耗测量法的热分布式仪表和利用珀尔帖(Pehier)制冷元件(在检测部位制冷)的仪表。
