流动参数模型
流动参数模型描述了参考模型的参数与被测流体的体积平均流速cp或体积流量q之间的关系。
如前所述，流动模型的建立不仅与被测流动系统的特性有关， 而且也与所使用的传感器的工作原理、敏感元件的几何形状及其结构尺寸等有密切关系。例如，气一液两相流体的流动状况就比气一固或液一固两相流体的流动远为复杂。即使是同一气一液两相流体，它在垂直管道中的同向(自下而上)流动也与它在水平管道中的流动状况大不相同。传感器的工作原理以及它的敏感零件的几何形状和尺寸，决定了它所获取的流动噪声信号的频率组成情况，决定了该信号是来自整个管道横截面上的流动整体的贡献，还是来自局部的，甚至是来自横截面上某点流体的流动状况的贡献占主导地位。

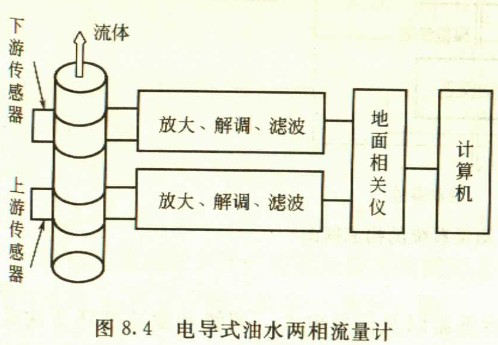

一般来说，根据流动噪声信号的检测原理及传感器的结构形式，可以对流动参数模型进行一些定性分析，确定其模型的形式。但由于被测流体流动的复杂性，通过上述理论分析获得的流动参数模型还需通过定量实验来验证。例如，我国有些油田已进人高注水阶段，从油井采出的是高含水的油水两相流。为了适应油田油水流量测量的要求，目前已开发出一种基于电导传感器的相关流量测量系统，辅以电导含水率计可以得到油水两相的分相流量，测量系统如图8.4所示。
油水两相流自下而上流过上、下游传感器截面。由于两相流体是经过集流后流入传感器测量段的，因此作为离散相的油泡(在高含水情况下，水为连续相)是杂乱无章状分布流过两个测量截面的。油水两相这种杂乱无章的分布即为该传感器系统的流动噪声。由于水相的夹带或其他扰动因素，上、下游截面处的流动图形是非“凝固”的。同时，对于特定的传感器结构，具有特定的频率响应特性，对其通带之外的流动噪声将不能分辨。比如对于特别细小的油泡，其存在不是改变电导传感器的输出，这样的信噪比很低，传感器根本感知不到这些小油泡的存在。对于那些细长的油泡(呈条状分布)，若其长度大于传感器的特征长度(如上、下游截面间距)，这时在电导传感器的输出在一段时间内呈现平直的响应(固定的值)，使传感器出现暂时的盲区。应注意该电导传感器的敏感体积除了两电导环之间的区域外，还扩散到上、下一定的区域内，而且在该敏感体积内的灵敏度分布也不均匀。另一方面，由于油水两相密度的差别，在垂直上升管中，油水两相会出现速度差。极限情况下，当水相静止时，仍有油自下而上地流动。
以上这些因素均使得两相流体流动存在许多随机性，使流动参数模型的建立变得很困难。
