基于PLC的油品密闭装车系统
油品装车是炼油行业成品油出厂的重要环节。在装车期间，由于油品喷洒、搅动，不可避免地会发生油气蒸发，引起油品运输中的损耗，也污染了环境，危害操作人员的健康，而且容易因油气扩散而引起火灾事故，对生产造成很大威胁。为此，密闭装车系统很早就已成为人们的研究课题。

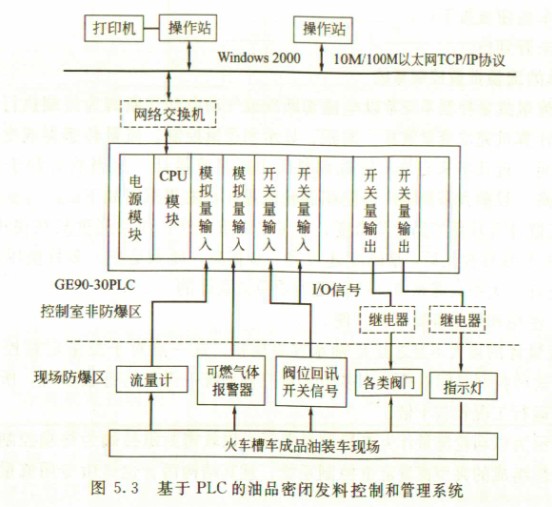

图5.3所示是一个基于PLC的油品发料控制和管理系统实例，它由一个PLC控制站、两个装车监控操作站和安装在现场的流量计、可燃气体报警器、控制阀、油品回收阀和液位报警器、静电接地夹等组成。
其中，装车监控操作站(上位机)部分设置两台工控机，分别安装点数足够的I/O开发版和运行版监控软件，这样从软件上进一步保证操作站监控的独立性。两个操作站设置成互为备用的工作方式，如果一个出现故障，仍然可以通过另外一个操作站进行装车操作，从而提高了系统的可靠性。
该实例中，上位机监控软件使用CIMPLICITYHMI6.0，PLC使用Versapro编程软件。
系统具有下列联锁功能。
①总管阀联锁条件:
各鹤位控制阀回讯有一个及以上为开；
各鹤位液位开关一个及以上高报警；
紧急停车按钮被按下。
②油气阀联锁条件：
静电接地夹有一个或以上未夹或接触不良；
90#油与93#油手动阀非仅开一个；
预置装车量小于车型标准量；
实装量达到预置量；
液位开关高报警发生；
紧急停车按钮被按下；
上位机无发油命令。
③控制阀联锁条件：
静电接地夹未夹或接触不良；
液位开关高报警发生；
90#油与93#油手动阀非仅开一个；
预置装车量小于车型标准量；
实装量达到预置最；
紧急停车按钮被按下；
油气阀未开到位。
