长径喷嘴的应用
    长径喷嘴流量计有两种形式，称为：高比值喷嘴(0.25≤β≤0.8)；低比值喷嘴(0.20≤β≤0.5)。当β值介于0.25和0.50之间时，可采用任意一种喷嘴。

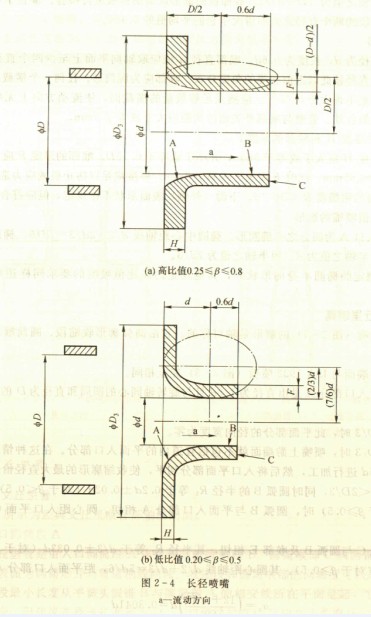

图2-4所示为长径喷嘴的几何形状，图中显示的是喉部轴线的横截面。

这两种喷嘴流量计都是由四分之一椭圆状收缩入口部分和圆筒形喉部组成的。喷嘴在管道内的部分应为圆形，但取压口的洞孔处可能例外。
    (1)高比值喷嘴的廓形
    内表面的特征是:
    ①收缩段A
    收缩段为四分之一椭圆形。椭圆中心距轴线D/2。椭圆的长轴平行于轴线。长半轴之值为D/2。短半轴之值为(D-d)/2。收缩段的廓形应借助样板进行检验。垂直于轴线的同一平面上，收缩段的两个直径之差不得大于它们平均值的0.1%。
    ②喉部B
    喉部的直径为d，长度为0.6d。喉部直径d值应取轴向平面上至少四个直径测量值的平均值，各个直径彼此以近似相等的角度分布。喉部应为圆筒形。任何一个横截面的直径与平均直径值之差不得大于0.05%.应测量足够数量的横截面，使流动方向上无喉部扩张现象；可有轻微的收缩。管壁与喉部外表面的间距应大于或等于3mm。
    ③喷嘴的厚度H和喉部的厚度F
    喷嘴的厚度H应大于或等于3mm，并小于或等于0.15D。喉部的厚度F应大于或等于3mm，除非D≤65mm，此时F应大于或等于2mm。厚度应足以防止机械应力造成变形。
    ④内表面的粗糙度Ra≤10-4d。下游(外侧)表面形状不作规定，但应符合上述要求。
    (2)低比值喷嘴的廓形
    ①收缩入口A为四分之一椭圆形。椭圆中心距轴线d/2+2d/3=7d/6。椭圆的长轴平行于轴线。长半轴之值为d。短半轴之值为2d/3。
    ②除①规定的椭圆本身的形状外，其他规定的高比值喷嘴的要求同样适用于低比值喷嘴。
