什么是自动平衡电位差计
    自动平衡式显示与记录仪表的发展历史悠久，品种很多，应用也很广泛。自动平衡电位差计与自动平衡电桥均属于采用零值法进行测量的自动平衡式显示与记录仪表。

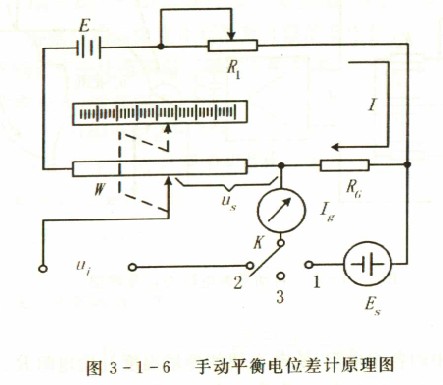

为说明零位平衡式显示与记录仪表的工作原理，先分析一下手动平衡电位差计是如何工作的。图3-1-6给出了手动电位差计的原理图。图中，E为工作电池，由它产生的工作电流I流过电位器W形成压降U _w。测量时，将开关K置向2。用手调整电位器W的滑动触点，以获得一个压降U _s来平衡被测的输人电压U _i。当两电压平衡时，串联在该回路中的高灵敏度检流计指零。这时，从电位器W的滑动触点(指针)位置，即可读出U _s的数值，它代表了被测电压U _i的数值。手动平衡电位差计是一种标准毫伏信号测试仪器，它广泛地应用于热电偶的校验及各种毫伏信号显示仪表的检验。

    上述电位差计的平衡过程是靠手动来实现的。如果将电位器W的滑动触点由伺服电动机(可逆电动机)通过机械传动机构来带动，而伺服电动机则根据侧量回路信号△U的极性不同，可以正转或反转，这样就变成了自动平衡式电位差计。
