什么是旋转活塞式流量计
旋转活塞式(也称为摆动活塞式)流量计是容积式流量计的一种，它不似其备一般容积式流量计适用于多种介质。耐高温、耐高压、精度高、运行可靠等优点，更适用于高黏度介质的计量。它的特点是结构简单，拆装便捷省时。计量部件如需清洗，可以无须特殊工具，很方便地将其从壳体上拆下，清洗后无须调整即可复位，又不影响计量准确度。旋转活塞流量计具有现场指示型和远传型两种，可实现管道流量远距离的集中控制。

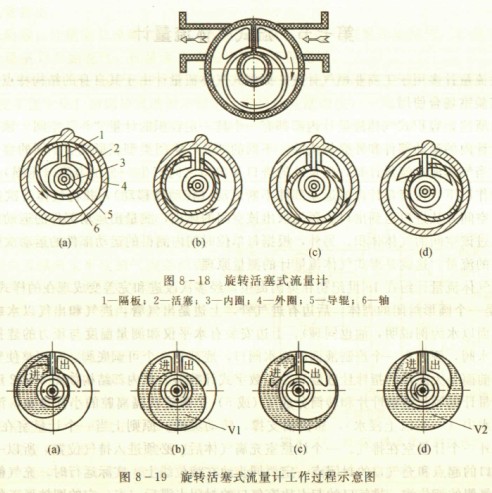

旋转活塞式容积流量计的结构与工作原理如图8-18所示。旋转活塞位于固定的内外圈3、4之间，活塞的轴6靠着导粗5滚动，中间隔板1将计量空间分成两部分，活塞2的上缺口和隔板1咬合，当活塞依箭头方向运动时与隔板1成直线运动。活塞在进出口流体压力差的作用下，始终与内外圈捅壁紧密接触旋转，交替不断地将活塞与内外圈筒之间的流体排出，通过计算活塞旋转次数可得到流过的流体量。
旋转活塞式容积流量计具有通流能力较大的优点。它的不足是在工作过程会有一定的泄漏，所以准确度较低。
旋转活塞式流量计的工作过程如图8-19所示。被侧液体从进口端进入仪表计量室，在进出口端形成一个压差迫使活塞按图上箭头所示方向旋转，见图(a)。随着液体的继续流入，旋转活塞转到图(b)所示位置，形成一个封闭的新月形截面的容腔V1。在差压作用下活塞继续旋转，所形成的封闭的新月形截面V1与出口端连通而开始排液，见图(c)位进。当活塞转到图(d)位置时，又形成一个封闭的新月形截面的容腔V2。再继续旋转则V2与出口端连通面排液，即活塞回到图(a)所示位置。这样，活塞转一周即排出(V1+V2)的液体。通过联轴器和计数机构即可正确计算出流经流量计的液体。
旋转活塞式流量计的独具特点：
(l)活塞实现旋浮运动，磨损极小(一般免维护)。
(2)体积小，重量轻，拆装便捷省时。
(3)活塞腔体运行空间大，介质中微小颗粒可自行排出。
(4)计数器采用液晶显示，能显示瞬时流量、累积流量、班次流量。
(5)输出信号：4~20mA或1~5VDC。
往复活塞流虽计(图8-20)在加油机中使用较多，其准确度很高，但是它的通径受到限制，只能在25mm以下，仅用于给汽车加油。固为当通径增大后，流量计内作往复运动的部件的尺寸和质量会大幅度增加，往复运动产生的巨大惯性力，会形成一个强大的振动源，这个振动源能破坏计量系统和计量准确度。
