采用在线气相色谱仪对裂解气的组成进行实时分析，分析组分为H2、CH4、CO、C2H4、C2H6、C3H6和C3H8，共6种。乙烯裂解炉急冷器出口物料组成如下所示，试将物料的质量分数换算成摩尔分数，并确定上述6种被测组分的测量范围(量程)。
乙烯裂解炉急冷器出口物料组成(裂解原料为HVGO重质加氢尾油)如下。
组分名称 质量分数/%
H2 0.05
CH4 0.85
CO 0.01
C2H2 0.03
C2H4 2.55
C2H6 0.29
C3H4 0.05
C3H6 1.43
C3H8 0.04
C4H6 0.6
C4H8和C4H10 0.39
(C5~C9等) ......
Quench Oil 85.7
H2O 6.13
合计 100%
乙烯裂解炉急冷器出口物料经裂解气取样装置Py-Gas过滤、冷却后，急冷油、水、C5以上重组分基本除去，取样装置出口气体中仅含C4以下轻组分(根据设计要求，裂解气取样装置应将C4也除去，出口气体中仅含C3以下轻组分，但实际使用中往往难以做到，所以本计算将C4也考虑进去)。

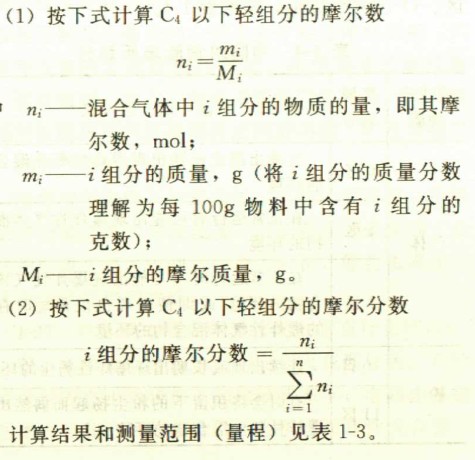

取样装置出口气体即气相色谱仪的分析对象。因此，计算中应将急冷器出口物料中C4以下轻组分含量的总和作为100%处理。计算步骤如下。
表1-3
乙烯裂解气体色谱分析计算结果和测量范围
|
组分 |
质量分数 |
摩尔质量 |
摩尔数 |
摩尔分数 |
测量范围 |
|
H2 |
0.05 |
2 |
0.025 |
10.31% |
0~20% |
|
CH4 |
0.85 |
16 |
0.053 |
21.85% |
0~30% |
|
CO |
0.01 |
28 |
0.00036 |
0.15% |
|
|
C2H2 |
0.03 |
26 |
0.00115 |
0.47% |
|
|
C2H4 |
2.55 |
28 |
0.091 |
37.52% |
0~50% |
|
C2H6 |
0.29 |
30 |
0.0097 |
4.00% |
0~10% |
|
C3H4 |
0.05 |
40 |
0.00125 |
0.52% |
|
|
C3H6 |
1.43 |
42 |
0.034 |
14.02% |
0~20% |
|
C3H8 |
0.04 |
44 |
0.009 |
3.71% |
0~5% |
|
C4H6 |
0.6 |
54 |
0.0111 |
4.58% |
|
|
C4H8 C4H10 |
0.39 |
56 |
0.00696 |
2.78% |
|
|
合计 |
6.29 |
|
0.24252 |
100.00% |
|
