旋翼式单流束水表

旋翼式单流束水表
    旋翼式单流束水表简称单流水表，当水流通过单流水表时，仅有一束(股)水流驱动叶轮旋转。单流水表的通径一般为13~25mm，体积较小，误差调节装置放置在外部。

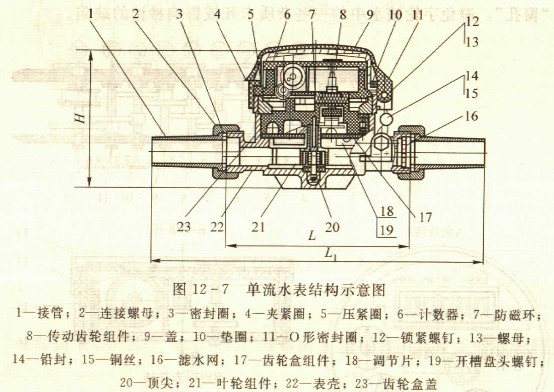

单流水表主要由表壳、中罩、表玻璃、密封垫圈、叶轮、下顶尖、计数机构、调节板和滤水网等组成。结构示意如图12-7所示。

    单流水表在所有水表品种中，属于结构最简单、体积最小、重量最轻、成本最低的一种。单流水表主要零部件的要求与作用，大致与旋冀多流涅式水表相同。以下为一些不同之处:
    (1)表壳
    单流束水表与多流束水表相比，少了齿轮盒和叶轮盒，其中某些功能就由表壳承担。如表壳上部内孔与计数器相配合，取代了齿轮盒的部分功能。表壳的进出水孔和其内孔中心螺孔，取代了叶轮盒的功能。因此，单优水表表壳的加工精度要求远远高于多流水表。如应具备较高梢度的进、出水孔的孔径、粗糙度及其切线半径。表壳上部台肩与中心螺孔应保持较高的同轴度。如无高精度多工位的专用机床，很难达到这些要求和取得高的生产效率。
    (2)调节板
    单流水表只有内调式而无外调式，其误差调节是通过改变计数器下方的三块两节板的角度来达到的，其调节原理与LXS-80~150旋翼多流束水表中的上调节板相似。
    (3)滤水网
    单流水表的滤水网是一片呈球面的薄片，其上有许多小孔。滤水网置于表壳进口端，以阻拦水中杂质通过。但受表壳进水端通径的限制，滤水网的孔的总面积难以达到设计要求的水表公称口径面积的1.5倍。因此，当单流水表稍有水中的杂质堵塞网孔时，在同等流量条件下，通过旅水网井驻动叶轮旋转的水流速大于未堵前的水流速，从而使叶轮转速提高，造成水表变快。所以，单流水表对水质和流场的要求较高。
    (4)下顶尖
    单流束水表仅一般水流驱动叶轮旋转，所以当叶轮以较高速度旋转时，始终受到一个垂直于水流切线方向的推力，使顶尖造成单边磨损。为此，要求下顶尖应用较耐磨的材料制造。
