热电阻测温元件的安装
接触式测温仪表所测得的温度都是由测温(感温)元件来决定的。在正确选择测温元件和二次仪表之后，如不注意测温元件的正确安装，那么，测量精度仍得不到保证。工业上，一般是按下列要求进行安装的。
1.测温元件的安装要求

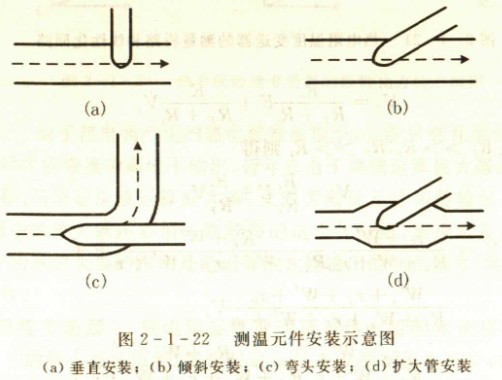

(1)在测量管道温度时，应保证测温元件与流体充分接触。以减少测量误差。因此，选择有代表性的测温点位置，检测元件有足够的插入深度。测量管道流体介质温度时，应迎着流动方向插入，至少须与被测介质正交(成90°)，测温点应处在管道中心位置，且流速最大，一般来说，热电偶、铂电阻、铜电阻保护套管的末端应分别越过流束中心线5~10mm，50~70mm，25~30 mm。如图2-1-22所示。
(2)热电偶或热电阻的接线盒的出线孔应朝下，以免积水及灰尘等造成接触不良，防止引入干扰信号。
(3)检测元件应避开热辐射强烈影响处。要密封安装孔，避免被测介质逸出或冷空气吸入而引入误差。
(4)若工艺管道过小(直径小于80 mm)，安装测温元件处应接装扩大管，如图2-1-22(d)所示。
(5)为了防止热量散失，测温元件应插在有保温层的管道或设备处。
(6)测温元件安装在负压管道中时，必须保证其密封性，以防外界冷空气进入，使读数降低。
2.布线要求
(1)按照规定的型号配用热电偶的补偿导线，注意热电偶的正、负极与补偿导线的正、负极相连接，不要接错。
(2)热电阻的线路电阻一定要符合所配二次仪表的要求。
(3)为了保护连接导线与补偿导线不受外来的机械损伤，应把连接导线或补偿导线穿入钢管内或走槽板。
(4)导线应尽量避免有接头。应有良好的绝缘。禁止与交流输电线合用一根穿线管，以免引起感应。
(5)导线应尽量避开交流动力电线。
