各种常规仪表的选型
(1)热水流量测量仪表
①热水流量测量的特点
a.被测流体温度不很高。当流量计安装在热交换器液体入口处时，流体温度一般不高于140℃，安装在热交换器液体出口处时，流体温度更低。
b.被侧流体压力也不很高。在楼宇供热系统中，为了将热水送到最高层，有时压力高—些；在地面管网供热系统中，压力最高也就是1MPa多一些。
c.管径大小不等。最小的用户，管径仅为DN20~DN40，而大口径流量计有时达1m左右。
d.洁净程度较好。热水虽不如自来水那样洁净，但水中的固形物和它的粘度对一般流量计不会带来大的影响。
e.腐蚀性。淡水对流量测量仪表没有腐蚀，但地热水有一定程度腐蚀，因为它含有氯离子等，能将普通不锈钢材料腐蚀，流体温度越高，腐蚀越严重。
f.对范围度的要求不很高。动力厂(站)输送热水的泵一般大小结合，供热量最大时，—般开数台大泵，供热量最小时，一般只开一台小泵，最大流量与最小流量之比约为5~10。单个用户热量计量用流量计，在采暖季节流量测量范围度达10已能满足需要，但在热水阀关断后，流量示值应为0。
②
孔板流量计。在动力厂(站)的大口径管道上，孔板仍用来测量供水流量和回水流量，主要是取其下列优点。
a.孔板本身可靠性高。不会因孔板原因而中断供热。
b.检定方便。孔板只需用几何法检定，而无需像有些流量传感器、变送器那样，必须送检定中心在标准装置上实流校准。
c.口径较大时，投资相对较省。
它最大的不足是压损较大，因而不利于节省动力。
③
涡街流量计。涡街流量计的压力损失一般比孔板流量计小，精确度和范围度都较孔板流量计为优，但是其口径一般≤300mm，在管道振动较大或环境有明显振动的场所不宜选用。
④
电磁流量计。电磁流量计是热水流量测量最理想的仪表。其显著的优势如下。
a.压损可忽略不计，因为其测量管内径与管道一致。
b.口径从小到大，系列齐全。
c.测量精确度高，流速很低时仍能达到较高精确度。
d.温度等级能满足测量需要。其中120℃的耐温等级能满足大多数对象的测量需要，180℃的耐温等级能满足流体温度高于120℃测量对象的需要。
e.压力等级能满足测量需要，在电磁流量计的产品样本中，定型的大口径电磁流量计的压力等级有的只能达到0.6~1MPa，但可作为特殊订货，满足压力较高的使用对象的要求。
f.有耐腐蚀的系列产品。地热热水由于产地不同，所具有的腐蚀性也不同。对于含氯离子的地热热水，电磁流量计配以聚四氟乙烯内衬和钦电极就己能满足需要。
g.对管道及环境的振动适应性强。
h.能测量脉动频率不高的脉动流。
⑤旋转式流量计。旋转式流量计的优点是结构简单，常与热量表结为一体，使用方便，价格低廉，适合一般家用和非连续运行的对象。
⑥超声流量计。超声流量计在热水流量测量中的成熟应用已有10多年的历史，发展速度很快。夹装式超声流量计尤其适合一年四季无停车机会的测量对象。
(2)温度传感器的选型 用于供回水温度测量的传感器通常选铂热电阻，因为其稳定性好，精确度较高。具体选用时应注意如下方面。
①尽量选用A级精确度。在130℃时的误差限为±0.41℃。
②一个热量计量点所用的供回水温度传感器应配对。所谓配对就是在为数众多的可供选择的一批铂热电阻成品中，分别测出0℃阻值及100℃阻值，然后选0℃阻值和100℃阻值都最接近的两支为一对，然后做好标记，配对使用。温度传感器配对比传感器的精确度本身更重要。这是因为温度传感器的误差总是难免，但是在热水热量计量系统中，如果一个热量计量点中的温度测量虽然有误差，但供水温度误差与回水温度误差大小相等且方向相同，就不会对热量计量带来误差。
(3)对热能表的要求

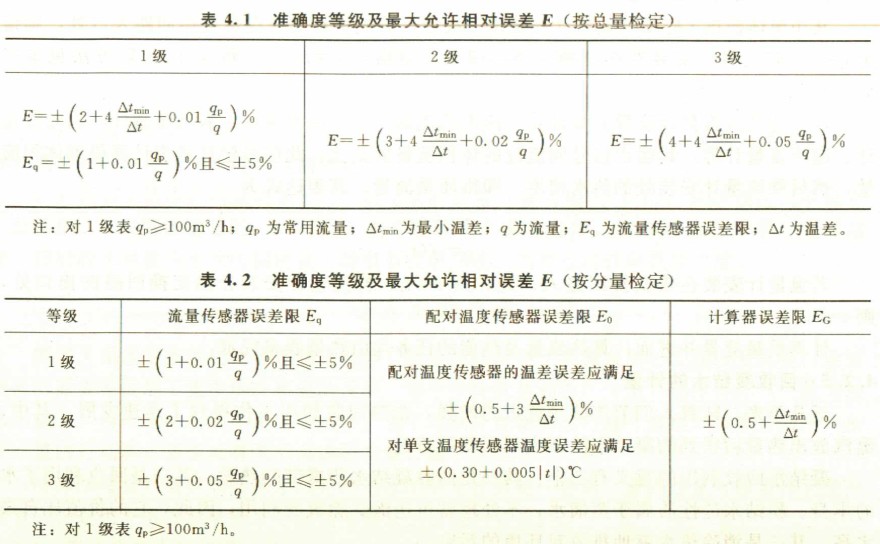

①对热能表的精确度要求。我国制订的JJG 225-2001《热能表检定规程》中，对热能表的准确度等级及最大允许误差E做了规定，按总量检定时，准确度等级及最大允许相对误差E列在表4.1中。按分量检定时，准确度等级及最大允许相对误差E列在表4.2中。
从两张表中可以看出，在相对温差较小和相对流量较小时，都放宽了对相对误差的要求，这是合理的。
②对示值分辨力的要求。热量表示值显示应有适当的分辨力，分辨力太低固然不好，但分辨力太高，导致显示值末位频繁跳动也不受使用者欢迎。对于带有热流量显示的热量表，分辨力值为误差限的1/3~1/20是适宜的。近年生产的热量表基本已实现可编程，这样，只需在程序中留出一个“计量单位换算系数”的窗口，并填人适当的数值就能得到合适的分辨力值。
