罐体搅动对电磁流量计的测量影响

罐体搅动对电磁流量计的测量影响

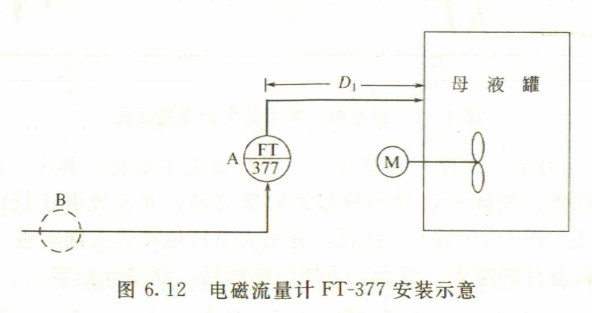

江苏仪征某化工厂，母液如图6.12所示，经ABG电磁流量计从前一设备送向母液罐，仪表投入运行后，流量示值以固定频率上下跳动。现场检查前后直管段长度及接地等安装条件均符合要求，未查出原因。一次偶然机会，母液罐内的搅拌器停止运转，这时流量示值稳定。经进一步检查发现，此搅拌器是侧壁安装，而且其位置距安装流量计的进料管管口仅lm左右，很明显是搅拌器桨叶以固定的周期翻起浪波，使得进料口处的阻力周期变化导致管内流体脉动。电磁流量计出口端到容器壁的距离D₁太近，仅约1.5m，使流量计出口流速不稳，流量示值产生有规则的摇摆。后将流量计改到B位置，远离原安装位置约10m，流量计示值趋稳定。

    本例中所说的流动脉动对仪表积算总量影响还不大，因为搅拌器桨叶引起的脉动频率较低，其数值远远低于所选电磁流量计的激励频率，所以尽管流量示值大幅度周期性摆动，但其准确度并无明显变化，其影响仅仅是示值难以读数和DCS中趋势曲线无法制作。
