双转子流量计怎么选型

双转子流量计怎么选型
    双转子流量计(又称螺旋转子流量计)，是一种设计独特、经精密加工和精密装配的容积流量计，用于计量液体的流量。
    流量计除有直读式计数器指示流量外，还可配接脉冲发讯器，将正比于流量值的流量计计量腔内转动件旋转次数转换为脉冲信号，再将此信号输入显示仪表或计算机，可以实现流量的远距离测量和控制。根据实际需要，可将脉冲信号输入转换器进行信号转换。

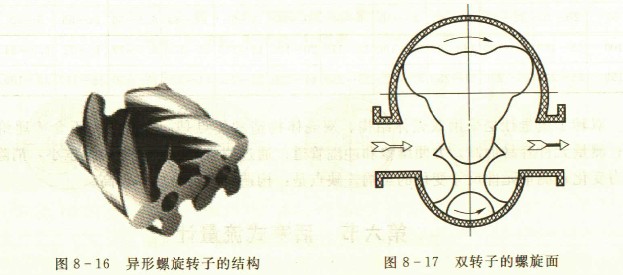

    若只具有将流量信号转换为脉冲信号的部分则称为容积式流量传感器。传感器与显示仪配接，可用于测量流量；若与控制仪和执行器等配接，则可用于具有多种功能的流量测量与控制。流觉计的基型结构由测量室和转子、外壳、误差调整器、计数器以及自动压力润滑系统(简称APL系统)等几部分组成。转子的结构又分两种形式：一为横向结构(又称标准结构)，另一为轴向结构。流量的测量是在测量室内进行的。在流体差压的作用下，转子产生旋转运动，转动时转子将从流量计入口流入测量室内的被测液体分割成已知体积的“螺旋状液块”，随着转子的转动，这些“液块”经计数机构后被排出测量室，最后由流量计出口排出。液体流量与转子的转数成正比，转子的转数通过传动齿轮系统传送到计数器显示流体流量。还有异形螺旋转子结构的，如图8-16所示。
    两个转子并非互相啮合而彼此推动旋转，而是由安装于两个转子轴上的时规齿轮的啮合转动使转子之间始终保持适当间隙，所以转子能平稳的同步转动，如图8-17所示。
    公称口径不小于80mm的流量计，采用双壳体结构，内壳体为计量室壳体，它采用活动结构，可以整体拆装。在流量计指示机构的传动齿轮输出轴上连接了一个误差调整器，它像一个齿轮变送器(类似于手表的快慢调节)，十分方便地对流量计的误差进行调整。误差调整器采用差动原理，不需要更换齿轮副就可以改变传动系统的传动比。
    流量计可以配接专用的自动压力润滑系统(APL)，它为流最计的轴承、时规齿轮、计数器传动齿轮等自动而稳定地提供清沽的润滑油。APL系统由油缸及活塞、溢流阀、针状截流阀、指示器、加油装置(油嘴)和机械密封装置等组成。
    带有APL系统的流量计，设计用于非润滑性的液体或含研磨性颗粒的液体。多用于要求准确度高、寿命长的场所。流量计所有测量单元中的轴承、调节齿轮和指示机构的传动齿轮都完全与计量液体隔离，并在清洁的润滑油中运转。
    流量计准确度等级有0.1，0.2，0.5级。工作液体温度范围可以达到-29~+232℃。适用于石油、化工及各种工业液体的计量，工作液体的黏度达1000mPa·s以上。流量计除现场直读显示型以外，还可配接适当的附加装置以实现温度补偿、现场预置、打印、远程显示和控制等功能。
    双转子流量计主要由计量壳休和一对特殊转子与传动部件组成。用于管道中液体流量连续或间断测量和控制的仪表。它具有量程范围大、准确度高、压力损失小、黏度适应性强、运转平稳无脉动，安装简易等优点。适用于原油、高凝油、高含水原油、石油制品、化工、化纤、交通、商贸、食品、医药卫生、科研和军事工业中流量的计量。如SMITH2017双转子流量计可现场指示累积流量、瞬时流量、单次流量等，亦可输出脉冲信号、4~20mA或1~5V模拟信号、4~20mA+HART、MODBUS、支持RS232，RS485通讯等。

    双转子流量计是采用双壳体结构。双壳体构造的优点是：管道应力不会传递给测量元件；测量元件容易拆卸，方便维修和冲洗管道；通过测量元件璧产生的差压小，消除了系统压力变化对测量元件尺寸变化的影响。缺点是：构造较复杂，成本较高。
