多参数流量变送器是ABG仪表集团推出的一款集成差压变送器、温度变送器、压力变送器、 流量积算仪于一体的新型变送器。可显示工作压力、温度、瞬时流量、累积流量多种参量。并可对气体、蒸汽进行自动温度压力补偿,实现了现场直接显示标况流量、质量流量的功能,在外接24V电源的情况下,还可以提供全隔离的电流、频率、485信号的远传输出。可以在不接任何外部电源的情况下,通过内置的一颗锂电池工作2-3年,可以于差压类流量传感器直接配用。
    多参数流量变送器可以适用V锥、孔板、弯管、阿牛巴、威力巴、楔型、A+K平衡、喷嘴、文丘里、毕托巴等所有差压类的流量传感器。
多参数流量变送器工作原理
多参数流量变送器主要由微功耗差压传感器、微功耗温度传感器、微功耗压力传感器、微功耗设计的流量积算电路组成。流量积算电路将差压信号、温度信号、压力信号进行放大处理,并通过微功耗高性能的CPU进行处理运算显示,将差压信号转换成流量信号,再通过温度压力进行自动补偿,然后通过光隔离进行远距离传送,输出电流信号(4-20mA),频率信号(0-1000Hz),485信号(modbus-rtu协议)三者可选。

多参数流量变送器技术特点
测量范围0-0.05至0-25Mpa
静压最高40Mpa
适用于所有差压流量传感器(节流装置)
可不接任何电源,电池供电现场显示,内置电池可工作2-3年
全隔离远传输出超强抗干扰性设计,屏蔽一切干扰
可输出三线频率(0-1000Hz)、两线/三线电流(4-20mA)、四线485(modbus-rtu协议)
自带差压、温度、压力传感器,无须外接
气体、蒸汽自动温度压力补偿
量程比1:60 1:100 1:200 1:400
精度0.05级 0.1级 0.2级 0.5级
气体可显示温度、压力、工况流量、标况流量等参数
蒸汽可以显示温度、压力、密度、质量流量等参数
仪表零点自动调整, 消除由于安装带来误差
可对流量传感器线性进行分段矫正
微差压可测量10Pa-1000Pa
可以测量液体、气体、蒸汽等介质

主要技术参数


测量范围
表压:0~0.05至0~25Mpa
过载范围
与测量范围有关,最低1Mpa,最高32Mpa
精度等级
0.05级  0.1级  0.2级  0.5级
工作电源
内置3.6VDC    24VDC
输出信号
三线制频率(0-1000Hz)   2线/3线制电流(4-20mA)  四线制485(modbus-rtu)可选
温度范围
介质温度-25~85℃      工作温度-30~85 ℃    储存温度-40~125 ℃
温度影响
0.03%F.S./ ℃
电器连接
接线端子
防护等级
IP65
螺纹接口
M20x1.5内螺纹
抗震动性
20g,20-5000Hz
抗冲击性
100g,11ms
外壳材质
铝合金
使用寿命
>1x108压力循环

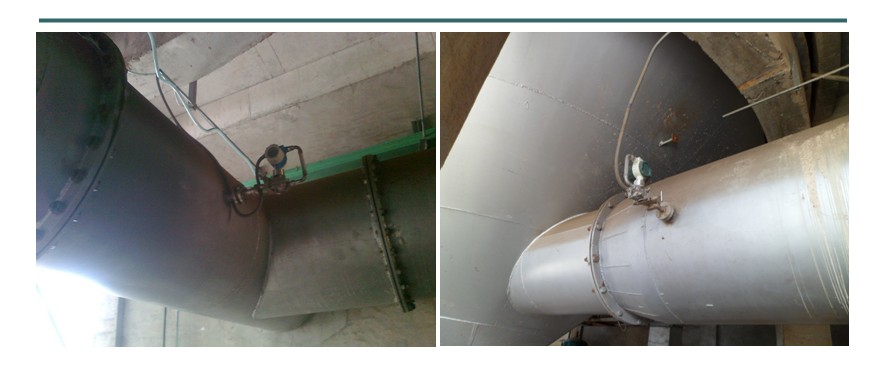

应用案例
