ABGCS系列超声波液位计/超声波物位计
概述：
ABGCS系列超声波液位计/超声波物位计，适用于液体或固体的测量，最大测量范围为20米。同时提供温度补偿4~20MADC输出及4位数字显示，和面板组态等功能。仪表具有结构简单，性能优良，价格便宜，易于安装维护等优点；是液位/物位一体化测量的最佳选择之一。
ABGCS系列超声波液位计/超声波物位计是一种先进的非接触式物位测量仪器，用来取代原始的各种液位计，直接安装在被测介质的上方。它采用小功率、小盲区收发一体式进口超声波传感器，通过测量时间差的原理，经微处理器进行信号处理精密计算，测得液位、料位高低。超声波液位变送器智能显示的同时输出标准模拟信号4~20MA或上、下限报警。仪表无需专业技术人员，按照面板提示设定即可应用。

工作原理：
ABGCS系列超声波液位计/超声波物位计是将换能器与变送器组装成一体的超声波料位计。仪表安装在罐的顶部，变送器中的微处理器发射一个电子脉冲，经转换器转换成声学脉冲，这个脉冲被液面反射后进入转换器，一体化超声波液位/料位计转换器把这个返回的能量转换成电子信号并在微处理器中计入一个脉冲，我们已知了发送脉冲和返回脉冲之间的传播时间及声音在空气中的传播速度，便能精确地计算出距离。

应用及特点：
1、应用于污水处理、电厂、化工厂、制药厂、酒厂。
2、测量江河、废水液位、罐装液体液位、泥浆等。
3、超声波液位计直接安装在被测介质的上方，非接触式测量，环保、安全、方便。
4、超声波液位计内置温度补偿，测量精度高，运行稳定。
5、一体化设计外型美观大方、安装使用方便。
6、现场数字化显示液位高低，可实现信号远距离传输。
7、输出4~20MA工业标准模拟信号，上、下限报警。
8、配接显示控制仪表可实现液位（物位）的自动控制。
9、具有掉电保护功能，突然掉电信息不会丢失。
10、具有防止假信号干扰功能。

主要技术指标：
1、测量范围：0~50m（根据实测量程选定）。
2、频    率：100KHz~20KHz。
3、分 辨 率：1mm。
4、显    示：LCD液晶。
5、输出信号：（1）4～20MA，（2）RS232、RS485，（3）上、下限两点报警；触点容量：220VAC/50mA。
6、盲    区：0.25~0.8m。
7、计测角度：12~15°。
8、设 定 键：现场三位防水轻触键。
9、精    度：常温常压下，基于标准平面±0.25～0.5%FS。
10、供   电：24VDC或220VAC，2种选1。
11、环境温度：-20~60℃。
12、外    壳：标准型为ABS材质，防腐型：尼绒、聚四氟乙稀。
13、防护等级：IP65，本安型设计。
14、重    量：350g
15、螺纹规格：M66×2（注：开孔罗母夹紧安装或自行加装法兰）
16、开孔尺寸：φ68~70mm
17、外形尺寸：200（高）×86（宽）×135（深）m

ABGCS系列超声波料位计选型说明：

型  谱						说  明
ABGCS						超声波液位计/超声波物位计
量程选择	4					L=4m
	6					L=6m
	8					L=8m
	10					L=10m
	12					L=12m
	15					L=15m
	20					L=20m
	30					L=30m
	40					L=40m
	50					L=50m
	□□					客户指定L=…..m
测量介质		Y				液体
		G				固体（含粉末）
防腐要求			N			标准
			F			防腐型（聚四氟乙烯、尼绒）
输出信号				X		4~20mA
				S		RS232、RS485
				J		上、下限，220VAC/50mA
供电电源					A	220VAC
					D	24VDC（标配）

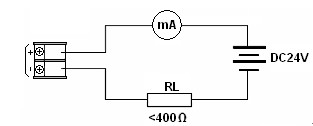

仪表接线示意图：

注：常用二线制接线如上图所示，具体接线请严格按照对应产品接线端子图接线！


ABGCS系列超声波液位计/超声波物位计安装参数含义：

如上图所示，仪表的探头发波打到液位后反射回探头，探头接收到后计算发波到收波的时间，得到测量距离L，仪表安装高度TH减去测量距离L将得到当前液位H。
仪表量程指仪表能够测量的距离，安装高度TH应小于量程。
仪表盲区指仪表在探头附近无法测量的区域，最高液位与探头间距应大于盲区，例盲区为0.3m，则液位与探头间距必须大于0.3m。
探头发波是个扩散过程，即有方向角，安装的时候要注意，否则可能打到池壁的凸起物或渠道边沿。

ABGCS系列超声波液位计/超声波物位计安装原则及注意事项：
1、探头发射面到最低液位的距离，应小于选购仪表的量程。
2、探头发射面到最高液位的距离，应大于选购仪表的盲区。
3、探头的发射面应该与液体表面保持平行。
4、探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
5、若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁0.3m以上。
6、若探头发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径大于120mm，长度0.35m～0.50m，垂直安装，内壁光滑，罐上开孔应大于延伸管内径。或者将管子通至罐底，管径大于80mm，管底留孔保持延伸管内液面与罐内等高。
7、仪表在室外安装建议加装遮阳板以延长仪表使用寿命。
8、电线、电缆保护管，要注意密封防止积水。
9、仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外安装专用的防雷装置。
10、仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。
