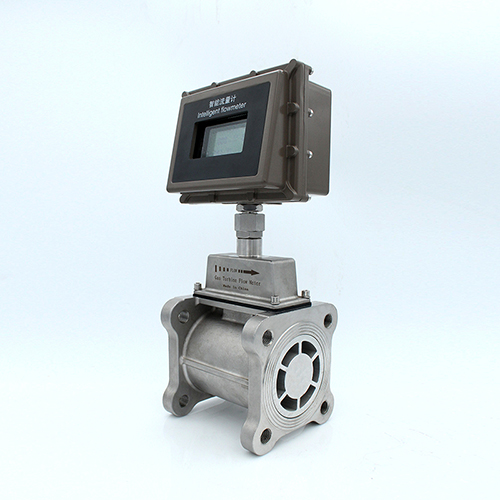

执行标准

封闭式管道中气体流量的测量—气体涡轮流量计（GB/T8940-2003）

仪表口径及连接方式

25、40、50、65、80、100、125、150、200、250、300采用法兰连接

25、40、50可采用螺纹连接

精度等级

±1.5%R（±1%R需特制）*

量程比

1:10；1:20；1:30

仪表材质

表体：304不锈钢或铸铝；叶轮：防腐ABS或优质铝合金；转换器：铸铝

使用条件

介质温度：-20℃～+80℃    环境温度：-30℃~+60℃

相对湿度：5%～90%       大气压力：86～106KPa

工作电源

A.外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等

B.内电源：1组3.0V10AH锂电池，电池电压在2.0V~3.0V时均可正常工作。

          当电压低于2.0时出现欠压指示。

整机功耗

A.外电源：＜1W；

B.内电源：平均功耗≤1W，可联系使用三年以上。

输出信号功能

脉冲信号①、4 ~ 20mADC电流信号②、控制信号③

通讯输出功能

RS485通讯④

实时记录功能⑤

起停记录、日记录、定时间间隔记录

信号线接口

内螺纹M20×1.5或其他

防爆等级

ExdIICT4

防护等级

IP65

公称通径

(mm)

型号

标准量程

（m3/h）

扩展量程

（m3/h）

耐压等级

（MPa）

特制高压等级

（MPa）

安装方式

DN25

ABGWQ-25□

S

2.5-25

W

4-40

1.6

2.5,4.0

法兰（螺纹）

DN40

ABGWQ-40□

S

5-50

W

6-60

1.6

2.5,4.0

法兰（螺纹）

DN50

ABGWQ-50□

S1

6-65

W1

5-70

1.6

2.5,4.0

法兰

S2

10-100

W2

8-100

DN65

ABGWQ-65□

S

15-200

W

10-200

1.6

2.5,4.0

法兰

DN80

ABGWQ-80□

S1

13-250

W

10-160

1.6

2.5,4.0

法兰

S2

20-400

DN100

ABGWQ-100□

S1

20-400

W

13-250

1.6

2.5

法兰

S2

32-650

DN125

ABGWQ-125□

S

20-800

W

20-800

1.6

2.5

法兰

DN150

ABGWQ-150□

S1

32-650

W

80-1600

1.6

2.5

法兰

S2

50-1000

50-1200

DN200

ABGWQ-200□

S1

150-2000

W

50-1000

1.6

——

法兰

S2

130-2500

DN250

ABGWQ-250□

S1

130-2500

W

80-1600

1.6

——

法兰

S2

200-4000

DN300

ABGWQ-300□

S

200-4000

W1

130-2500

1.6

——

法兰

W2

320-6500

型号

说明

ABGWQ—

□

/□

/□

/□

/□

/□

/□

/□

仪表类型

N

传感器型：输出三线制脉冲信号

A

变送器型：+24V供电，输出二线制4～20mA

B

智能型：锂电池供电，现场显示无信号输出

C

智能型：+24V供电，现场显示并输出二线制4～20mA

D1

全智能型：温压补偿一体化，现场显示并远传信号（方形转换器）

D2

全智能型：温压补偿一体化，现场显示并远传信号（圆形转换器）

公称通径

25

DN25mm

40

DN40mm

50

DN50mm

65

DN65mm

80

DN80mm

100

DN100mm

125

DN125mm

150

DN150mm

200

DN200mm

250

DN250mm

300

DN300mm

量程范围

W(x)

扩展量程范围

S(x)

标准量程范围

表体材质

S

不锈钢

L

铝合金

机芯材质

S

防腐ABS

L

铝合金

防爆等级

N

不防爆

E1

ExdIICT4

E2

ExdIIBT6

耐压等级

N

常规

H（X）

高压

精度等级

N

常规型，1.5级

G（X）

客户指定精度1.0级，0.75级等
