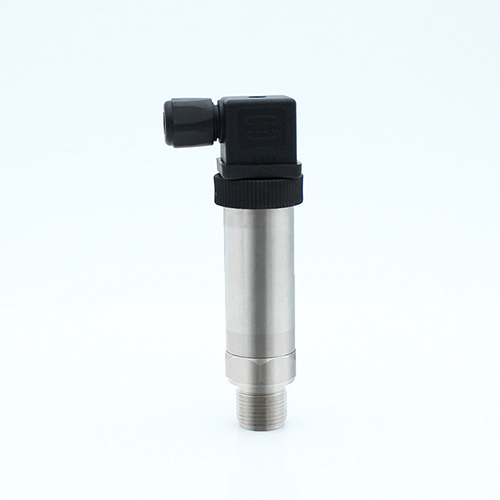

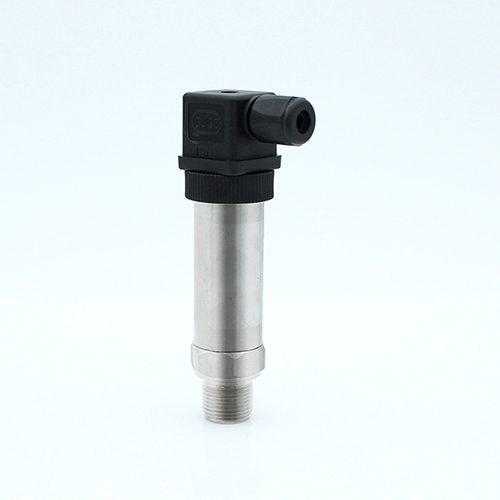

ABG316系列精巧型压力变送器
概述:
ABG316系列精巧型压力变送器灵敏度高、精度高、抗过载能力强。采用进口传感器制造,传感器和放大电路高度集成;采全体不锈钢为一体,电路零点和增益无须调整;抗干扰能力强,耐酸碱,长期稳定可靠。
工作原理:
压力变送器选用进口压力芯片,敏感元件采用扩散或离子注入等工艺形成电阻并连接成惠斯通电桥,用微机械加工技术在电桥下形成压力敏感膜片。当压力作用在膜片上时,电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。我们在惠斯通电桥上加上直流电源,就会产生一个直流电压信号的输出。经过二次转换线路,实现两线制4~20MA输出。
功能特点:
◆稳定性好,满度、零位长期稳定性可达0.2%FS/年。在补偿温度0~70℃范围内,温度飘移低于0.2%FS,在整个允许工作温度范围内低于0.5%FS。
◆具有反向保护、限流保护电路,在安装时正负极接反不会损坏变送器,异常时变送器会自动限流在35MA以内。
◆固态结构,无可动部件,高可靠性,使用寿命长。
◆从风压到水、油都可以进行高精度的测量,不受被测介质质量大小的影响。
◆安装方便、结构简单、经济耐用。
主要技术参数:
测量范围: 0-10KPa~0-40MPa
最大过载: 标准量程的2倍
压力形式: 表压、微差压
精度等级: 0.5%F·S
电源电压: 24VDC
负载电阻: ≤500Ω
测量介质: 蒸汽压力或气体、液体
长期稳定性: ±0.2% F·S/年
环境相对湿度: 0~95%
补偿温度: 0~70℃
工作温度: -10~70℃
外壳材质: 全不锈钢一体
压力接口: M20×1.5
ABG316系列精巧型压力变送器选型表:
代号 |
名称 |
ABG316 |
扩散硅压力变送器 |
|
代号 |
设计序号 |
A1 |
扩散硅传感器 |
B1 |
陶瓷传感器 |
|
代号 |
压力类型 |
A |
绝对压力 |
G |
表压 |
S |
密封表压 |
|
代号 |
现场显示 |
1 |
无 |
2 |
0-100%等分刻度 |
3 |
3 1/2位LCD |
4 |
3 1/2位LED |
|
代号 |
测量范围 |
1 |
0-35Kpa |
2 |
0-100Kpa |
3 |
0-200Kpa |
4 |
0-350KPa |
5 |
0-700Ka |
6 |
0-2.0Mpa |
7 |
0-3.5Mpa |
8 |
0-7MPap |
9 |
0-20Mpa |
0 |
0-60MPa |
|
代号 |
精度 |
A |
0.1%F.S |
B |
0.25%F.S |
C |
0.5%F.S |
|
代号 |
安装接口 |
1 |
M20×1.5 |
2 |
1/2NPT |
|
代号 |
防爆方式 |
N |
普通不防爆 |
I |
本安防爆 |
E |
隔离防爆 |
