双积分型A/D转换器

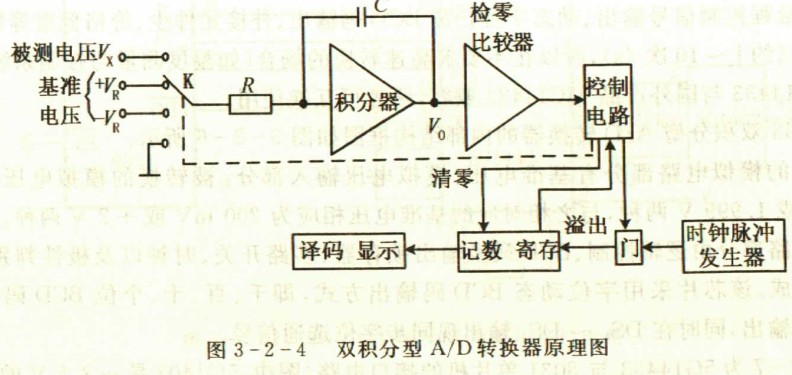

1)基本原理 双积分型A/D转换器的原理如图3-2-4所示，其工作过程分为采样和测量两个阶段。
①采样阶段 开始工作前，图3-2-4中的开关K接地，积分器的起始输出电压为零。采样阶段开始，控制电路发出的控制脉冲将开关K与被测电压V x接通，使积分器对V x进行积分。与此同时.计数器开始计数。经过一段预先设定的时间t1后，计数器计满N1值，计数器复零并发出一个滋出脉冲，使控制电路发出控制信号将开关K接向与被测电压极性相反的基准电压(+VR或-VR)，采样阶段至此结束。此时，积分器输出电压V0取决于被测电压V x的平均值V x即
②测量阶段 当开关K接向基准电压后，积分器开始反方向积分，其输出电压从原来的V0值开始下降。与此同时，计数器又从零开始计数。当积分器输出电压下降至零时，检零比较器动作，使控制电路发出控制信号，计数器停止计数。此时，计数器的计数值N2即为A/D转换的结果。

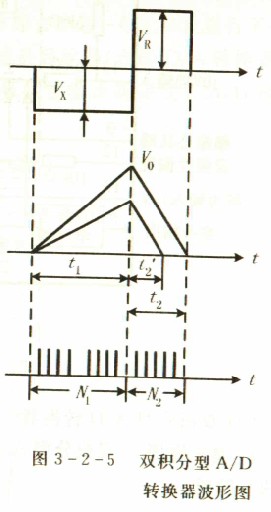

如图3-2-5所示，在采样阶段积分时间是固定的，被测电压V x愈高，定时积分的最终输出值V0亦愈高。在测量阶段，被积分的电压VR是固定的，因此积分器输出电压的变化斜率固定，而积分时间t2则取决于反向积分的起始电压V0的大小，亦即取决于被测电压V x的平均值

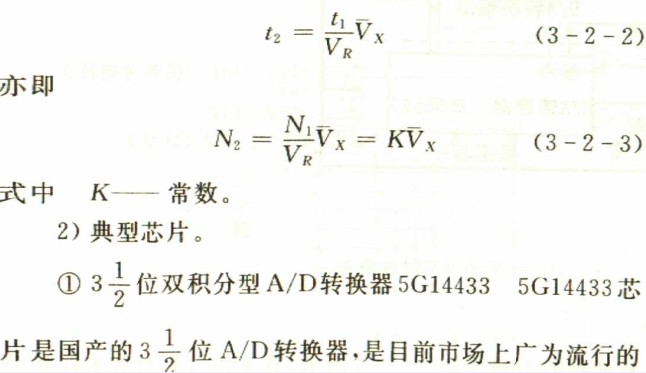

最典型的双积分A/D转换器。该芯片具有抗干扰性能好、转换精度高(相当于11位二进制数)、自动校零、自动极性输出、自动量程控制信号输出、动态字位扫描BCD码输出、外接元件少、价格低廉等特点，但其转换速度慢(约1一10次/s)，所以在不要求高速转换的场合(如温度测量与控制系统中)被广泛采用。5G14433与国外产品MC14433兼容，两者可互换使用。

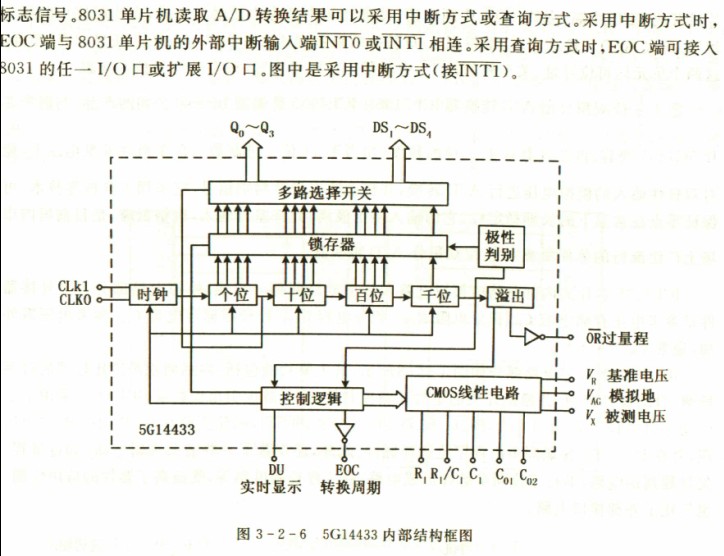

5G14433双积分型A/D转换器的内部结构框图如图3-2-6所示。
该芯片的模拟电路部分有基准电压、模拟电压辐人部分。被转换的模拟电压输人量为199.9 mV或1. 999 V两种，与之相对应的基准电压相应为200 mV或+2V两种。
数字电路部分由逻辑控制、BCD码及输出锁存器、多路开关、时钟以及极性判别、溢出检测等电路组成。该芯片采用字位动态BCD码输出方式，即千、百、十、个位BCD码轮流地在Q0一Q3端输出，同时在DS1一DS4输出现同步字位选通信号。

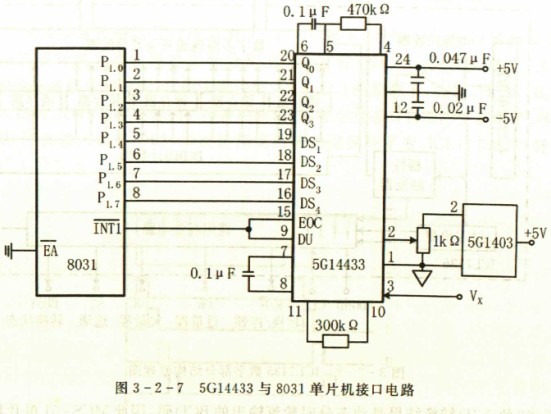

图3-2-7为5G14433与8031单片伙的接口电路。图中，561403是+2.5 V的集成精密参考电压源，其输出经电位器分压后作为A/D转换用的参考电压。5G14433的DU端和EOC端相连，以选择连续转换方式，每次转换结果都送至输出寄存器。EOC是A/D转换结束的输出

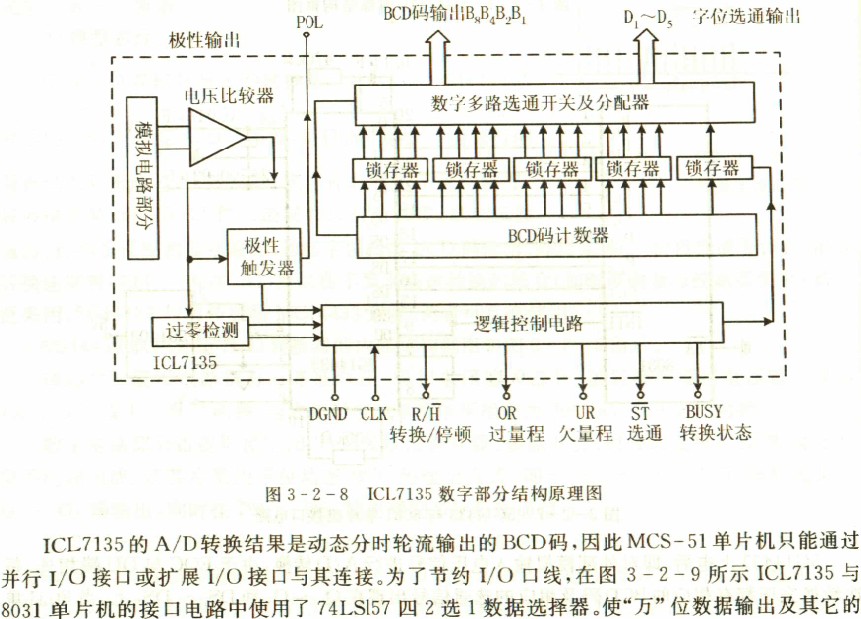

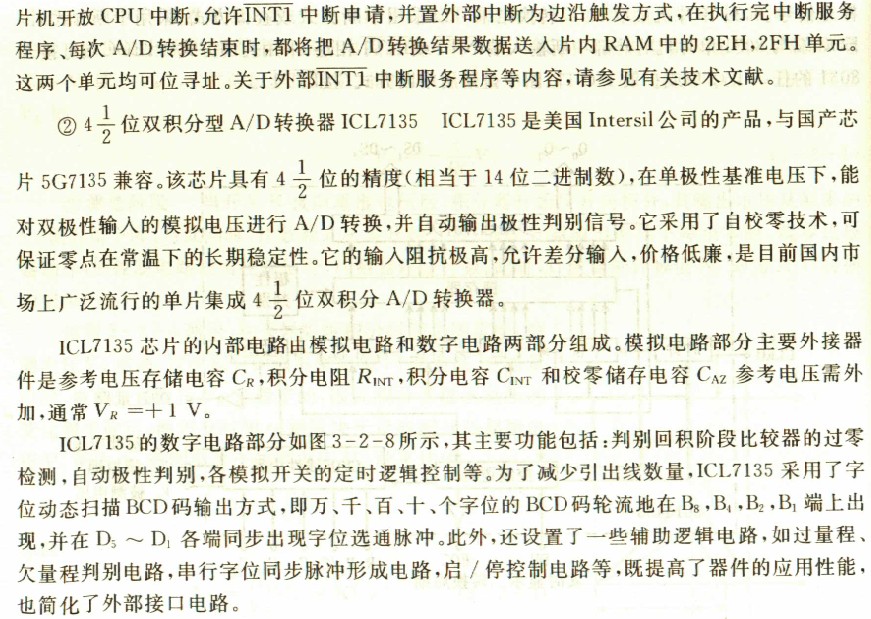

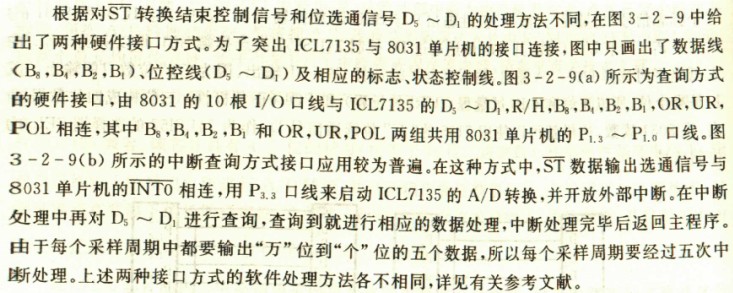

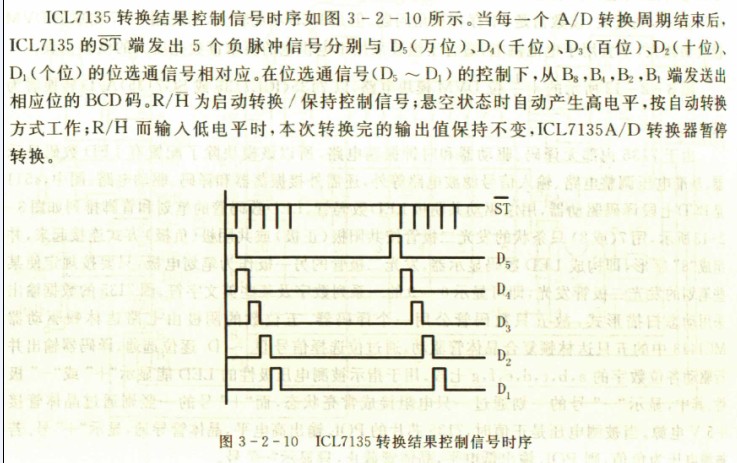

5G14433上电后，即对外部模拟愉人电压信号进行A/D转换，由于EOC与DU端相连，每次转换完毕都有相应的BCD码及相应的选通信号出现在Q0一Q3和DS1一DS4上。当8031单
