热功耗式质量流量计的特点
电路实现
流量计执行流量信号处理过程的流量子系统包括：传感器、信号调理电路、微处理器、I/O通信输出。数字信号处理利用一个高速的、高分辨的A/D转换器、一个中央处理器和一个高精度的D/A转换器完成数据处理过程。
流量校准过程

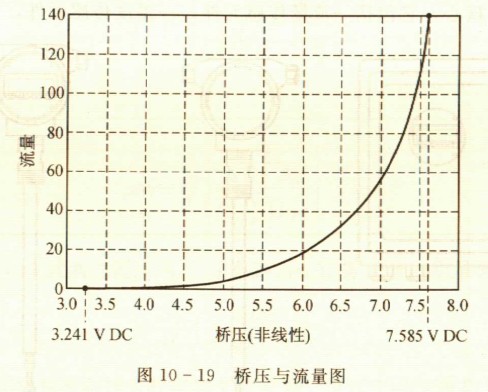

在稳定的已知流量的条件下，记录如图10-19所示未经处理的传感器电压VB和对应流量的关系。

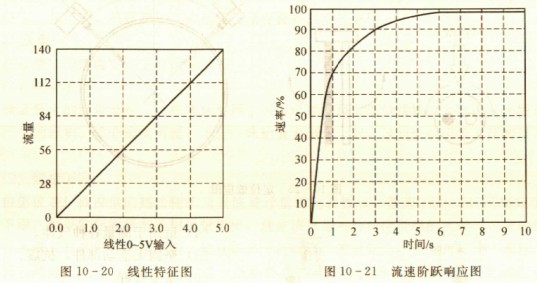

信号调理电路将VB(vf)-VB(0)变换到0~5V范围，定义为非线性0~5V输入电压，对应有线性0~5V输出电压，将多个标定点数据输入到微处理器，利用存储在微处理器中的多项式曲线拟合系数，完成非线性曲线到线性曲线的转换。其结果页就完成了输出电压和流量量程的线性对应关系(图10-20)。
流速阶跃变化的时间晌应
热功耗式质量流量传感器对流体流速阶跃变化的响应时间，是衡量流量计性能的重要指标。图10-21展示了某热功耗式质量流量计，在介质温度恒定的条件下，对流速阶跃变化的响应过程。
温度阶跃变化的时间晌应
热功耗式质量流量传感器对流体温度变化的响应速度，也是衡量流量计性能的重要指标，如图10-22所示。
定位效应
采用双针铠装型金属传感器的热功耗式质量流量传感器，其传感面与管道内流体的运动方向的偏转角度应不超过厂家规定的数值，否则会引起较大的测量误差。定位效应图如图10-23所示。
流场效应
对于大多数插入式测量的质量流量计，测量管道内的流场分布情况，对测量平均流速显得非常重要。多效热功耗式通流量流量计都在自身的管道内安放了导流筛或流速喷嘴，如何构造一个往定的流场，在实际应用中需要特别注意。稳流措施如图10-24所示。
