双闭环比值控制系统

双闭环比值控制系统

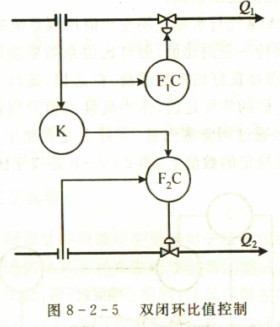

双闭环比值控制系统是为了克服单闭环比值控制系统主流量不受控制，生产负荷(与总物料量有关)在较大范围内波动的不足而设计的。它是在单闭环比值控制的基础上，增加了主流量控制回路而构成的。图8-2-5是它的原理图。从图可以看出，当主流量Q1变化时，一方面通过主流量控制器F1C对它进行控制，另一方面通过比值控制器K(可以是乘法器)乘以适当的系数后作为副流量控制器的给定值，使副流量跟随主流量的变化而变化。

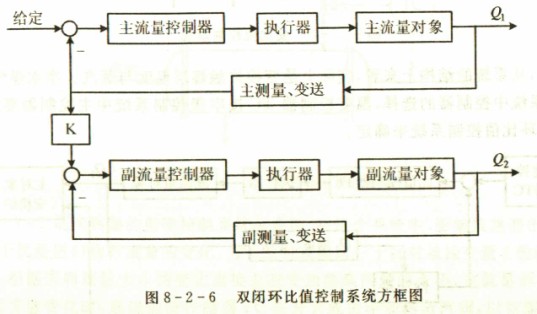

图8-2-6是双闭环比值控制系统的方框图。由图可以看出，该系统具有两个闭合回路，分别对主、副流量进行定值控制。同时。由于比值控制器K的存在，使得主流量由受到干扰作用开始到重新稳定在给定值这段时间内，副流量能跟随主流量的变化而变化。这样不仅实现了比较精确的流量比值，而且也确保了两物料总量基本不变，这是它的一个主要优点。

    双闭环比值控制系统的另一个优点是提降负荷比较方便，只要缓慢地改变主流量控制器的给定值，就可以提降主流量，同时副流量也就自动跟踪提降一并保持两者比值不变。
    这种比值控制方案的缺点是结构比较复杂，使用的仪表较多，投资较大，系统调整比较麻烦。
    双闭环比值控制系统主要适用于主流量干扰频繁、工艺上不允许负荷有较大波动或工艺上经常需要提降负荷的场合。
