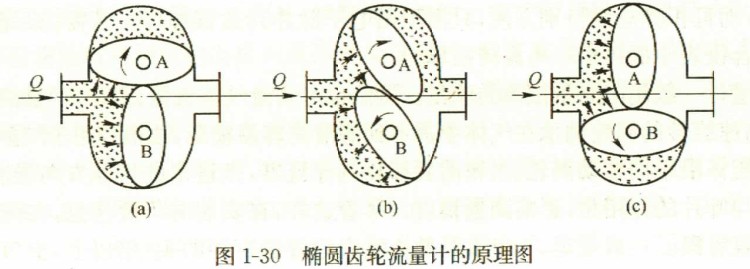

容积式流量计的代表性产品是椭圆齿轮流量计，其基本结构如图1-30所示。在金属壳体内有一对啮合的椭圆形齿轮(齿较细，图中未画出)，当流体自左向右通过时，在输人压力的作用下，产生力矩，驱动齿轮转动。例如，在图1-30(a)位置时，A轮左下侧压力大，右下侧压力小，产生的力矩使A轮作顺时针转动，它把A轮与壳体间半月形容积内的液体排至出口，并带动B轮转动;在图1-30(b)的位置上，A和B两轮都有转动力矩，继续转动，并逐渐将一定的液体封人B轮与壳体间的半月形空间;到达图1-30(c)位置时，作用于A轮上的力矩为零，但B轮的左上侧压力大于右上侧，产生的力矩使B轮成为主动轮，带动A轮继续旋转，把半月形容积内的液体排出口。这样连续转动，椭圆齿轮每转一周，向出口排出四个半月形容积的液体。测量椭圆齿轮转速便知道液体的体积流量，累计齿轮转动的圈数，便可知道一段时间内液体流过的总量。

    由于椭圆齿轮流量计是直接按照固定的容积来计量流体的，所以只要加工精确，配合紧密，防止腐蚀和磨损，便可得到极高的精度，一般可达0.2%，较差的亦可保证0.5%-1%的精度，故常作为标准表及精密测量之用。
    椭圆齿轮流量计的精度与流体的流动状态，即雷诺数(Re)的大小无关，被测液体的粘度愈大，齿轮间隙中泄漏的量愈小，引起的误差愈小，特别适宜于高黏度流体的测量。但被测体中不能有固体颗粒，否则容易将齿轮卡住或引起严重磨损。此外，椭圆齿轮的工作温度不超出规定的范围，不然由于热胀冷缩可能发生卡死或增加测量误差。
