热电阻温度变送器与热电阻配套使用，将温度转换成4一20mA或1一5V的统一标准信号。然后与显示仪表或控制仪表配合，实现对温度的显示或控制。
    热热电阻温度变送器的结构大体上也可分为3大部分:输人电桥、放大电路及反馈电路。如图2-1-20所示。和热电偶温度变送器比较，放大电路是通用的，只是输人电桥和反馈电路不同。下面主要介绍输人电桥和线性化电路。

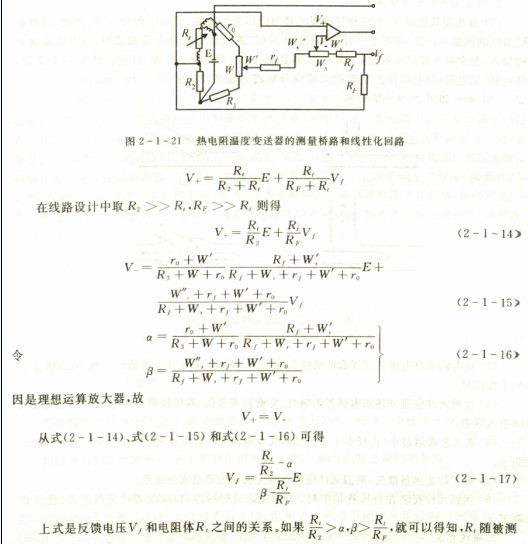

    1)输人电桥  图2-1-21是热电阻温度变送器的测量电桥和线性化作用的实现。图中E为集成稳压电源的输出电压，热电阻R _t作为电桥的一个桥臂，并以三线制的连接方式接人电桥中。当被测温度变化时，在R _t上的电压就改变，此电压作为集成运算放大器的输人信号。反馈电压V _f处同时引出两路反馈:一路为负反馈，另一路是正反馈，正反馈起的就是线性化的作用。电位器W是实现零点调整作用的。
    2)线性化回路  为了使温度变送器的输出信号与输人信号保持线性关系，现采用两种方法。一种方法是在变送器的放大环节之前加一个线性化电路;另一种方法是在反馈回路中另引一路正反馈的方法。前一种方法需要增加一个线性集成电路和一些元件，线路较为复杂。后一种方法线路简单，在调节线性方面也易于调整。
    从图2-1-21中可知，集成运算放大器同相输人端(正端)的输人信号:由稳压电源E和电阻R2及电阻体R _t组成的分压器提供的电压信号;另一个是由反馈电压V _f，经电阻RF，电阻体R _t组成比成的分压器提供的电压信号。而集成运算放大器的反相输人端(负端)的输人信号:由稳压电源E和电阻R₃,W,r₀组成的调零回路;另一个是由反馈电压V _f和电阻R_f,W_s,r_f,W',r₀组成分压器提供的电压信号。下面对线性化电路的输出、输出关系作进一步分析。
为了分析方便，在推算出入输出过程中忽略了电阻提三根引线电阻。而把集成运算放大器看成是理想的放大器。


温度的增加而增加，则V _f增加的数值越来越大，这就说明V _f和R _t之间为下凹形的函数关系。已知热电阻R _t和被测温度t之间为上凸形的函数关系。因此，只要恰当地调整元件的参数，就可以得到V _f和t之间的渐近的直线函数关系。而变送器的输出信号和反馈信号V _f之间的关系又是5倍的关系，这样就可以得到热电阻温度变送器的输出信号和输人信号之间的直线函数关系。
