热电阻的结构

热电阻的结构
    热电阻的结构型式有普通型热电阻、恺装热电阻和薄膜热电阻3种。

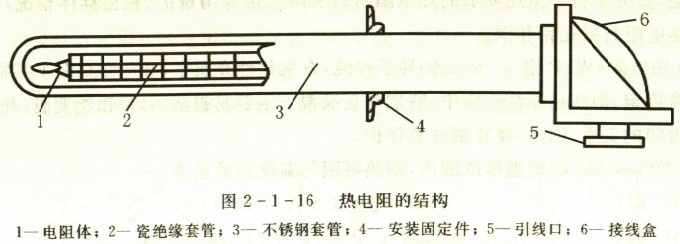

    (1)普通型热电阻主要由电阻体、保护套管和接线盒等主要部件所组成，如图2-1-16所示。其中保护套管和接线盒与热电偶的基本相同。下面就介绍一下电阻体的结构。

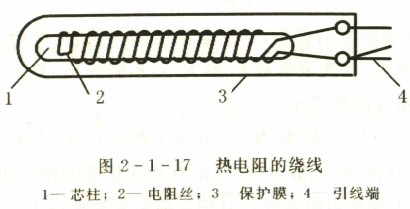

将电阻丝绕制(采用双线无感绕法)在具有一定形状的支架上，这个整体便称为电阻体。电阻体要求做得体积小，而且受热膨胀时.电阻丝应该不产生附加应力。目前，用来绕制电阻丝的支架一般有3种构造形式:平板形(见图2-1-17),圆柱形和螺旋形。一般地说，平板支架作为铂电限体的支架，圆柱形支架作为铜电阻体的支架，而螺旋形支架是作为标准或实验室用的铂电阻体的支架。

    (2)铠装热电阻  将电阻体预先拉制成型并与绝缘材料和保护套管连成一体。这种热电阻体积小、抗震性强、可弯曲、热惯性小、使用寿命长.
    (3)薄膜热电阻  它是将热电阻材料通过真空镀膜法，直接蒸镀到绝缘基底上.这种热电阻的体积很小、热惯性也小、灵敏度高。
