LP型多相流量计

LP型多相流量计
    美国Mulfi一Fluid公司开发研制的LP型多相流量计，总体思路是使用组分计测量油、气、水含量百分数，用速度计测量混合物的速度，通过计算求得各组分的瞬时体积流量或质量流量。

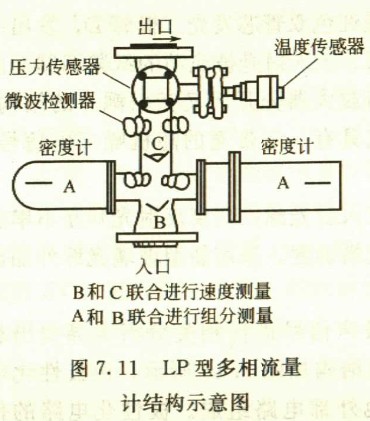

LP型多相流量计结构示意图如图7.11所示。整个多相流量计由两个独立的仪表组成。

    (l)组分计  组分计的作用是测量流经流量计中油、气、水瞬时体积或质量含量的百分数。具体是测量油井未处理原油的介电性质(介电常数和电导率)和密度。水对介电性质比较敏感，气对密度比较敏感。介电性质由图7.11中微波检测器测量，该检测器使用了一种取得专利的微波技术，可对流体进行精确、稳定、快速的测量。密度由图7.11中密度计测量，密度计使用的是常规γ射线密度计，直接装在流量计法兰上。
    (2)速度计  速度计基于相关技术原理而工作。在流量计流体通道的B、C两个截面处装有两个微波检测器。速度计在两个横截面做非常快速的微波介电测量，对每个测量截面输出信号的统计分析可计算出料流渡越两个截面间的平均时间。根据渡越时间和两截面间距，则可计算出速度。

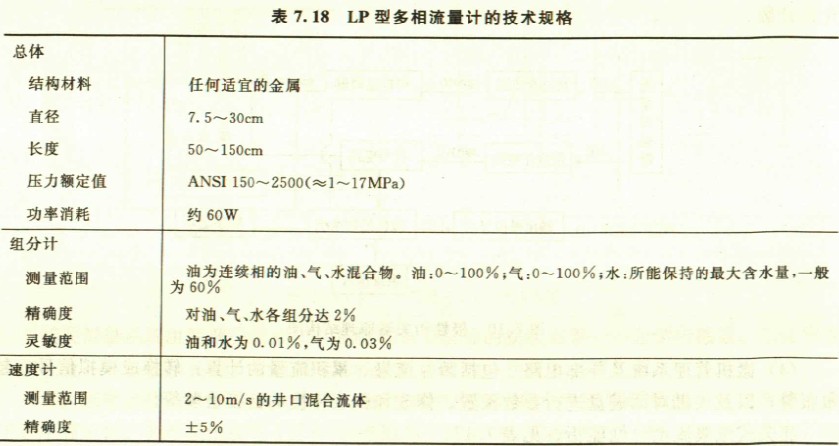

LP型多相流量计的技术规格见表7.18。
