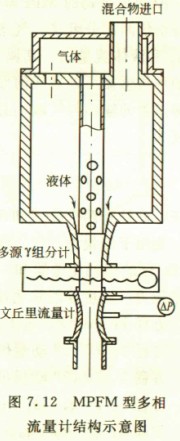

Framo公司的MPFM型多相流量计结构示意图如图7.12所示，由在线静态混合器、多源γ 组分计和文丘里流量计等三部分组成。

    流量混合器是一种纯静态混合装置，由一个将多相流送人其内的桶形容器组成。流体中密度最大的组分从容器底经喷射器排出，而密度最小的组分从容器顶排出并经一根管回到喷射器。在喷射器内，两种组分按喷射比混合。混合装置使计量系统完全不受上游流态的影响并为计量段提供均相流。
    多源γ组分计由同位素源和耐振检测器构成，安装位置紧跟在流量静态混合器之后，用来确定油、气、水各自的体积分数。油、气、水各自的组分根据不同γ射线能的相对衰减程度计算求得。
    文丘里流量计也安装在混合器之后，与γ组分计结合，获得油、气、水各分相流量。
    MPFM型多相流量计长度分别为2.6m(海底)和1.5m(陆地)，重约2500kg，可适用于多相流态中O-100%的油、气、水混合物，计量精确度可达士6%。
