Scroll Flo型多相流量计

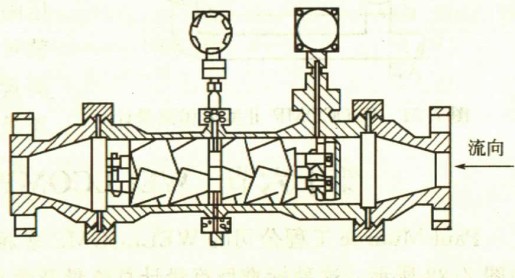

ISA公司的ScroU Ffo型多相流量计是根据容积式计量原理，结合密度测量得出油、气、水各相混合物的质量流量。流量计结构如图7.20所示。
容积式结构是一对相互啮合的螺旋状转子，采出物进入流体离析机构时，以平行于转轴的方向切向冲击螺旋斜面。多相流产生的瞬时力振动效应明显减弱，并便于被设计合理的转子轴承系统所吸收。
采出物通过流量计的转子空腔并被限制在各增量单元内。此时，应在采出物各相在油、气因单侧加速而可能发生分离之前测量各单元的密度。为此，在沿转子1/2长度的分界点处安插了一个中心小腔室。核子密度计就安装在横穿中心腔室的位置，以便在采出物从第一转子组射出并又冲击下游转子同步齿轮罩后测量各单元的密度。由于受下游共扼转子组约束的影响，该点处的各相流速仍是相等的。将总流量直接引人核子源和探测器之间的集中位置，能使密度计的灵敏度最好。
由于所测得的密度与转子内腔尺寸所限定的单元体积有直接联系，只要简单地将单元体积流量乘以密度即可求得多相流的质量流量。为便于测得体积流量，可用一种发生脉冲装置测量转子的速度。
Scroll Flo型多相流量计长1.2m，重450kg，量程比为10:1，可测含气率0-95%，计量精确度为5%。
