热电偶接入第三种导线的问题

接入第三种导线的问题

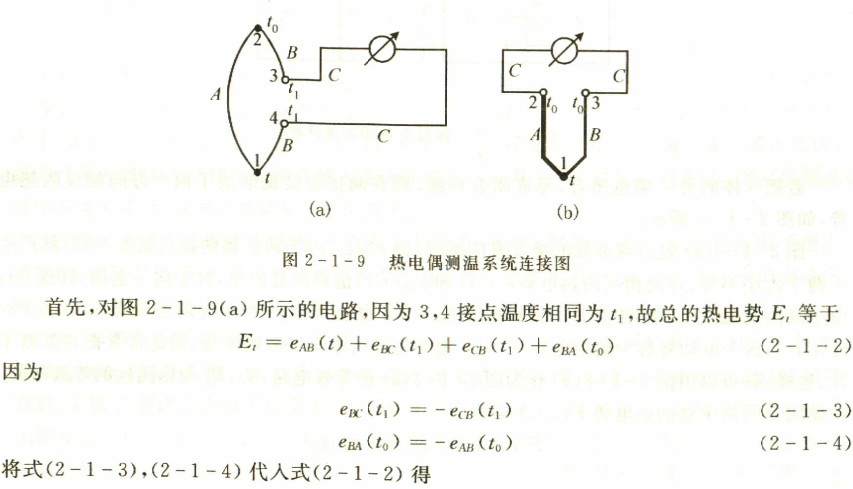

利用热电偶测量温度时，必须要用某些仪表来测量热电势的数值，如图2-1-9所示。而测量仪表往往要远离测温点，这就要接入连接导线C，这样就在AB所组成的热电偶回路中加入了第三种导线，而第三种导线的接入又构成了新的接点，如图2-1-9(a)中点3和点4，图2-1-9(b)中的点2和点3，这样引入第三种导线会不会影响热电偶的热电势，下面就来做一分析。

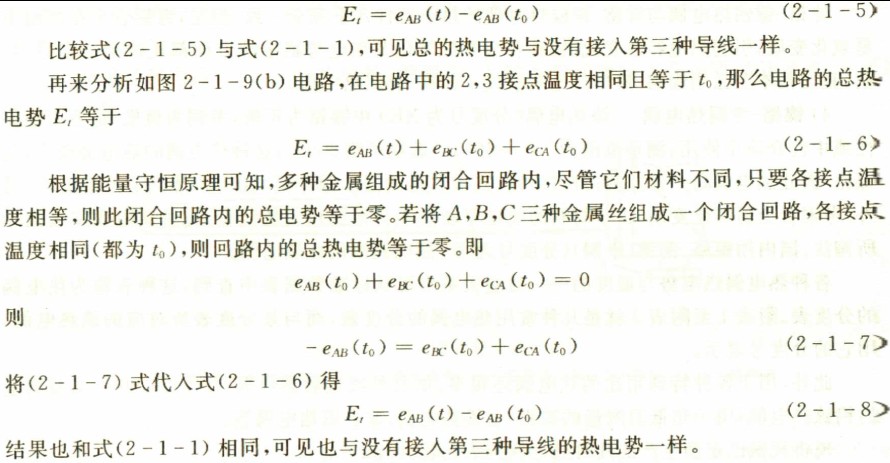

  就说明在热电偶回路中接入第三种金属导线对原热电偶所产生的热电势数值并无影响。不过必须保证引入导线两端的温度相同。同理，如果回路中串入更多种导线.只要引入线两端温度相同。也不影响热电偶所产生的热电势数值。
