弹簧管压力表
    弹簧管压力表的测量范围极广。品种规格繁多。按其所使用的测压元件不同，可有单圈弹簧管压力表与多圈弹簧管压力表。按其用途不同，除普通弹簧管压力表外，还有耐腐蚀的氨用压力表、禁油的氧气压力表等。它们的外形与结构基本上是相同的，只是所用的材料有所不同。

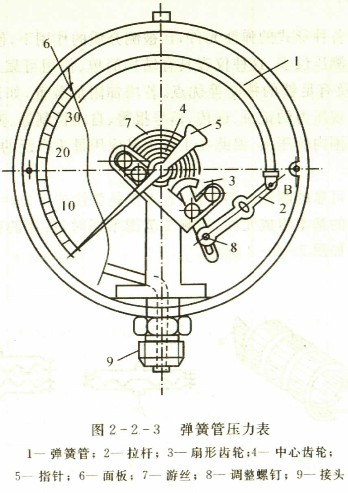

弹簧管压力表的结构原理如图2一2一3所示。

    弹簧管1是压力表的测量元件。图中所示为单圈弹簧管，它是一根弯成270°圆弧的椭圆截面的空心金属管子。管子的自由端B封闭，管子的另一端固定在接头9上。当通人被测的压力p后，由于椭圆形截面在压力p的作用下.将趋于圆形，而弯成圆弧形的弹簧管也随之产生向夕卜挺直的扩张变形。由于变形，使弹簧管的自由端B产生位移。输入压力p越大，产生的变形也越大。由于输人压力与弹簧管自由端B的位移成正比，所以只要测得B点的位移量，就能反映压力p的大小，这就是弹簧管压力表的基本测量原理。
    弹簧管自由端B的位移量一般很小，直接显示有困难，所以必须通过放大机构才能指示出来。具体的放大过程如下:弹簧管自由端B的位移通过拉杆2使扇形齿轮3作逆时针偏转，于是指针5通过同轴的中心齿轮4的带动而作顺时针偏转，在面板6的刻度标尺上显示出被测压力p的数值。由于弹簧管自由端的位移与被测压力之间具有正比关系，因此弹簧管压力表的刻度标尺是线性的。
    游丝7用来克服因扇形齿轮和中心齿轮间的传动间隙而产生的仪表变差。改变调整螺钉8的位置(即改变机械传动的放大系数)，可以实现压力表量程的调整。
    在化工生产过程中，常常需要把压力控制在某一范围内，即当压力低于或高于给定范围时，就会破坏正常工艺条件，甚至可能发生事故。这时就应采用带有报警或控制触点的压力表。将普通弹簧管压力表稍加变化，便可成为电接点信号压力表，它能在压力偏离给定范围时，及时发出信号，以提醒操作人员注意或通过中间继电器实现压力的自动控制。

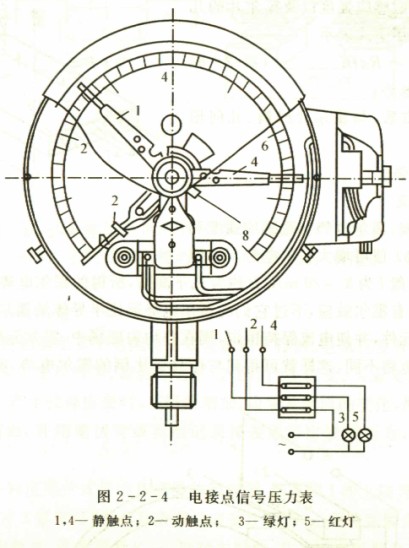

图2-2-4是电接点信号压力表的结构和工作原理示意图。压力表指针上有动触点2，表盘上另有两根可调节的指针，上面分别有静触点1和4。当压力超过上限给定数值(此数值由静触点4的指针位置确定)时，动触点2和静触点4接触，红色信号灯5的电路被接通，使红灯发亮。若压力低到下限给定数值时，动触点2与静触点1接触，接通了绿色信号灯3的电路。静触点1,4的位置可根据需要灵活调节。
