通用流量演算器

通用流量演算器
1.用途和特点
    ABGMX8000流量积算仪型通用流量演算器是一种通用性较强、功能较丰富的多用途流量演算器。除了常规的流体温度补偿、压力补偿、密度补偿、温度压力补偿之外，该仪表还有以下功能：
    ①对一般气体的压缩系数Z进行补偿；
    ②对天然气的超压缩系数Fpv进行补偿；
    ③对流量系数非线性进行补偿；
    ④对差压式流量计的可膨胀性系数进行补偿；
    ⑤对蒸汽密度进行查表并进行相应的补偿；
    ⑥对湿气体的干部分流量进行测量。
    仪表中的海量存储器能依次存储11520组最新历史数据，有利于计量管理中查阅和电话抄表。
2.硬件结构

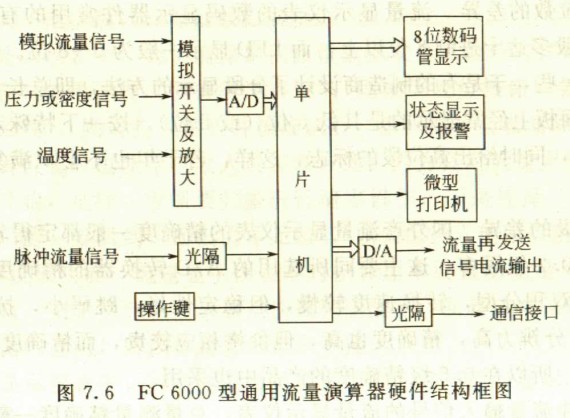

图7.6所示的硬件结构，其过程通道除了流量信号输入通道外，还有流体温度和压力输入通道。

3.信息流程

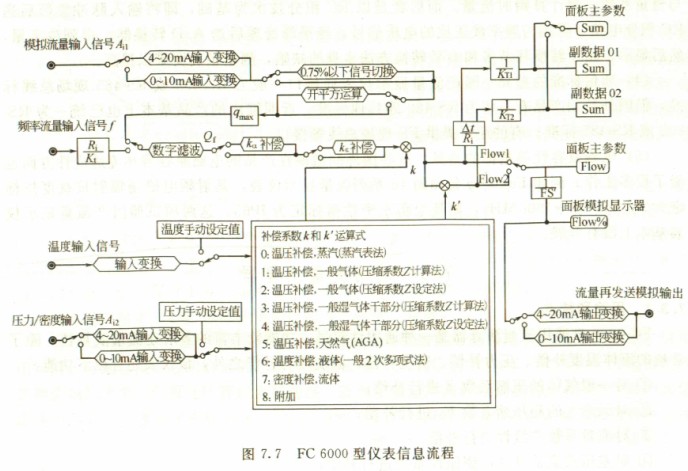

图7.7所示的信息流程，示出了实现其主要功能的信息传送关系和信号处理顺序。
