色谱分析仪检测器
检测器的作用是将由色谱柱分离开的各组分进行定量的测定。由于样品的各组分是在载气的携带下进人检测器的，从原理上说，各组分与载气的任何物理或化学性质的差别都可作为检测的依据。目前气相色谱仪中使用最多的是热导式检测器和氢火焰电离检测器。由于热导检测器的原理在前面热导式气体分析仪中已作介绍，这里不再重复，其检测极限约为百万分之几的样品浓度，是使用较广的一种检测器。
氢火焰电离检测器的灵敏度可比热导检测器高1000倍，是一种常用的高灵敏度检测器。它只能检测有机碳氢化合物等在火焰中可电离的组分。不管是何种碳氢化合物，一定量的碳含量所得到的检测器输出信号是恒定的，检测极限对碳原子几乎可达十亿分之一的数量级。

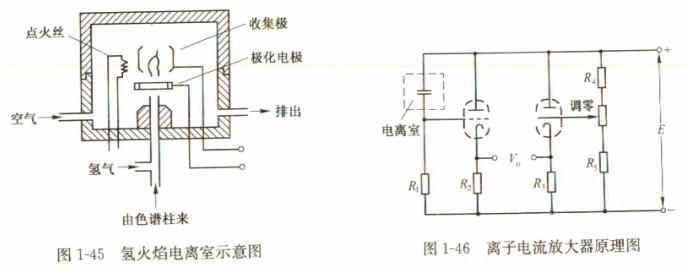

氢火焰电离室的构造如图1-45所示。带样品的载气从色谱柱出来后，与纯氢混合进入火焰电离室(如果用氢作载气就不需要另外加氢)，由点火电阻丝将氢点燃，在洁净空气的助燃下形成氢火焰，样品中的有机组分在火焰中被电离成离子和电子，在附近电极的电场作用下，形成离子电流。由于氢火焰的离子化效率很低，这电流是很小的，在没有样品时约为10-12A的数量级，在最大信号时也只有10-7A左右。此电流大小还与电极上所加的电压高低有关，电压太低，产生的离子不能被电极完全收集。当电压增至一定数值时，离子被完全收集，输出电流在一定的范围内与所加电压大小无关，成为只由样品组分决定的恒流源，检测器正常工作应在这个区域内。如果电极上所加电压太高，会产生气体放电，使电流剧增，也是不允许的。
图1-46是氢火焰电离检测器用的离子电流放大器的原理图.在电离室的收集极和极化电极间加有直流电压，当电极间出现离子时，就形成电流，经高阻值电阻R1变为电压，由高输人阻抗放大器放大后输出。为保证高输人阻抗，这种放大器的前置级使用静电电子管或场效应晶体管组成。
