超声气体流量计的干法校验简介
一般气体流量的校验均是通过容积法或参照标准表进行的。但是，这样校验大流量时十分困难。超声气体流量计无论管径大小，可在使用现场进行干法校验，完成自身的标定。其基础是建立在声时测量精确度高，直接测出气体流速。对测试结果进行分析，调整仪表的校正因子来完成校验。这种方法对仪表的技术性能和质量提出了相当高的要求。
从式((4. 26)不难看出，流量传感器的声程长度和声道角应安装和测量准确。仪表所用集成电路和石英振荡器应该是高质量的。时间测量的精确度和稳定性要优于0.01%。当气流静止时，顺向和逆向的声传播时间应没有差异，所指示的流量为零。
在气流静止、温度稳定条件下，采集数百秒(测量时的脉冲每秒20一60次)的气流速度值，并加以平均。一个口径30cm的气体流量计，所产生的平均流速应低于3mm/s。最小的变化可为零，这是仪表校验的前提条件。在测量声速时，应保持压力、气体温度、成分、流速不变和精确的声程长度，仪表应工作正常。声速测量的精确度优于0.05%。声程长度可用声速的测量结果加以调整。
干法校验不确定范围的分析如下。
干法校验的不确定性有以下几个部分.
(1)气流速剖面校正因子 对于单声道不确定范围估计在1%;对于三声道约为0.4%;对于五声道约为0.3%。
(2)流量传感器的几何尺寸 主要为声程L，声道角θ和管道截面积S的误差应该控制好。例如，一个口径375mm，声道角60°，声程886.025mm的流量传感器，根据经验估计各参量的不确定范围值，声道角约±0.05°;声程长度约±0.525mm;管径约±0.125mm,每一参量根据式((4.28)可以计算其不确定范围。声程长度为士0.06%, cosθ为±0.15%,截面积S为0.06%。这些因素加在一起最坏的情况，几何尺寸产生的不确定范围是±0.27%。若按均方根误差计算不确定范围为±0.18%。
(3)时间测量的不确定范围 传播时间测量的不确定范围可用零读数与增量误差之间的区别来评估。零误差与传播时间测量的分辨率及传播时间的补偿有关系。当流速为零时会引入传播时间上的不同，从式(4.28)可得下式

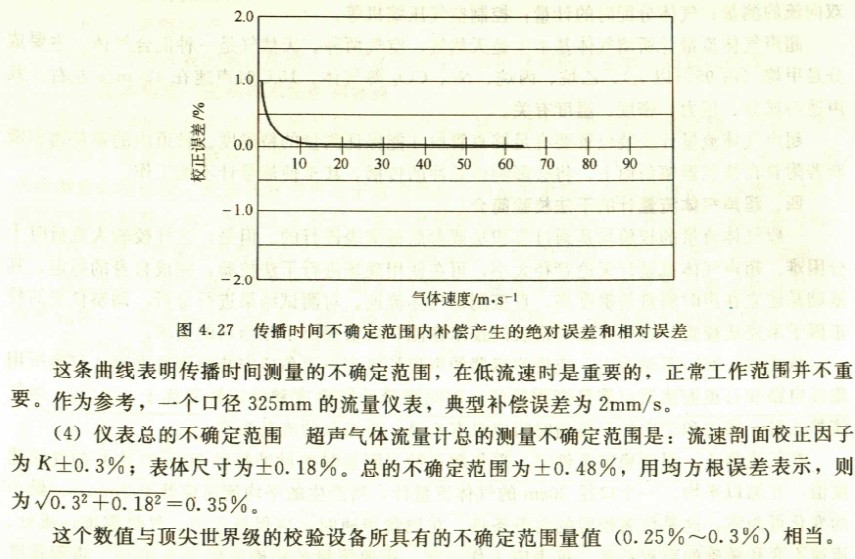

传播时间测量的不确定范围最大在l0ns。一个口径为375mm，声道角为60°，内部的气体声速为348m/s，的表体，把时间测量的不确定范围转换为气体速度大约为1.5mm/s。若将流速范围变换为百分数，如图4.27所示。按每秒误差1.5mm所作出的一条相对误差曲线。若口径缩小，在低流谏时将会补偿一个显而易见的士误差。
