工业常用热电阻

工业常用热电阻
    虽然大多数金属导体的电阻值随温度的变化而变化，但是它们并不都能作为热电阻来使用。作为热电阻的材料一般要求是:电阻温度系数、电阻率要大;热容量要小;在整个测温范围内，应具有稳定的物理、化学性质和良好的复现性;电阻值随温度的变化关系，最好呈线性。
    但是，要完全符合上述要求的热电阻材料实际上是有困难的、根据具体情况，目前应用最广泛的热电阻材料是铂和铜。
(1)铂电阻(WZP型)  金属铂易于提纯，在氧化性介质中，甚至在高温下其物理、化学性质都非常稳定。但在还原性介质中，特别是在高温下很容易被沾污，使铂丝变脆，并改变了其电阻与温度间的关系。因此，要特别注意保护。

在-200一850℃的温度范围内，铂热电阻与温度的关系为
A.B.C均由实验求得。
    在使用中，为消除环境温度的影响，铂热电阻至测量仪表(电桥)的连接导线往往采用三线制。要确定R _t-t的关系时，首先要确定R₀的大小，不同的R₀，则R _t-t的关系也不同。这种R _t-t的关系称为分度表，用分度号表示。
    铂的纯度常以R₁₀₀/R₀(R₁₀₀,R₀称为名义电阻)来表示，R₀表示0℃时的电阻值，R₁₀₀代表100℃时的电阻值，纯度越高，此比值也越大。作为基准仪器的铂电阻，其R₁₀₀/R₀的比值不得小于1.3925。一般工业上用铂电阻温度计对铂丝纯度的要求是R₁₀₀/R。不得小于1.385。
    工业上用的铂电阻有两种，一种是R₀=10Ω，对应的分度号为Pt10。另一种是R₀=100Ω，对应的分度号为Pt100(见附表4)
    (2)铜电阻(WZC型)  金属铜易加工提纯，价格便宜;它的电阻温度系数很大，且电阻与温度呈线性关系;在测温范围为-40一150℃内，具有很好的稳定性。缺点是温度超过150℃后易被氧化，氧化后失去良好的线性特性;另外，由于铜的电阻率小(一般为1.7X10-8Ω·m),为了要绕得一定的电阻值，铜电阻丝必须较细，长度也要较长，这样就使得铜电阻体较大，机强度也降低。

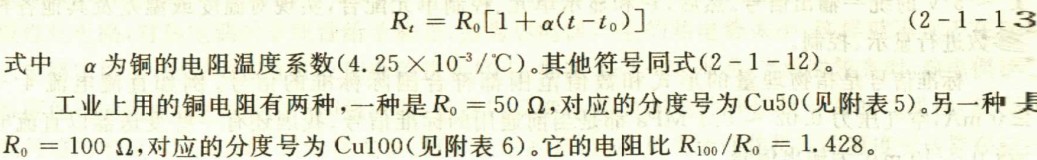

在-40一150℃的范围内，铜电阻与温度的关系是线性的，即
