MCF 351型多相流量计

MCF 351型多相流量计

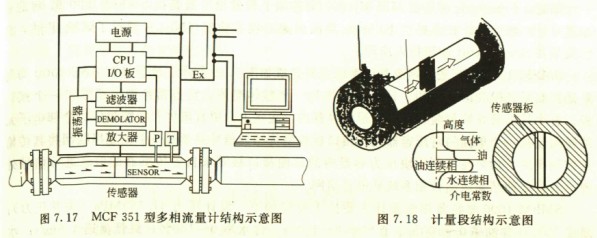

    KOS公司的McF 351型多相流量计量系统如图7.17所示。由一个不锈钢双法兰短节、Ex级信号处理电子装置和一个以Pc机为主的控制装置组成。PC机用来计算和显示计量结果。不锈钢短节配备的是标准型ANSI法兰，在管线上安装很方便。
MCF多相流量计的原理是连续测定各相所占的横截面积，并乘上各相的流速，从而计量出段塞流中液体和气体的分相流量.实际计量时，流量计先测出液体在管中占据的横截面积，然后从总横截面中扣除液体横截面积得出气体所占横截面积.同时，流量计还测出液体的流速及段塞运动速度(与气体流速相等).最后，油、水各自的流量通过确定含水率得出，即测出液体中的水量后，剩余的液体即是油。

流量计量段采用一对抽人管内并与流向并行的平行传络赞板(如图7.18所示)。传感器板上镶嵌着几个电容电极，根据产生的电容信号通过复杂的数据计算，得出各分相流量。
传感器板厚1.65mm、宽40mm，其中镶嵌着一列电极，两个信号电极分别位于管子底部和顶部。电极与电子线路连接。电子线路产生代表着导电率实数和虚数部分的输出信号，其中虚数部分与流体介质的电纳成正比，也是计量混合物中液体的组分。由此确定出截面含液率，即各相分离后液相所占横截面积。剩余横截面即为气相占有。
管线底部流动的液体流速由两个电容信号的相关连续测量。这两个电容电极安装高度相等，间距很短。同时在管线顶部相距20mm的电极产生不同的信号，根据这些信号间的时差可计算段塞流速。段塞流速的测量间接给出气体流量。通过测量液体的介电常数，便可确定出油中的含水率或水量。
MCF 351型多相流量计目前有DN80和DNl00两种规格，其流量范围分别为3-146m³/d(液体)和16-292m³/d(气体)。
