ABG600系列智能光柱数字显示调节仪
概述：
ABG600系列智能光柱数字显示调节仪与各类传感器、变送器配合使用，智能数字显示调节仪可对温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集及通讯。

功能特点：
万能输入功能
有自动校准和人工校准功能
多重保护、隔离设计、抗干扰能力强、可靠性高
良好的软件平台，具备二次开发能力，以满足特殊的功能
壁挂式数字显示调节仪先进的模块化结构，配合功能强大的仪表芯片，功能组合、壁挂式数字显示调节仪系统升级非常方便

主要技术指标：
基本误差：0.2％FS±1个字
分 辨 力：1、0.1
显    示：双四位LED数码管显示
输入信号：标准电流 0～10mA、4～20mA
          标准电压 0～5V，1～5V
          热 电 偶S、K、B、T、E、J、N
          热 电 阻 Pt100、Cu50、Cu100
          冷端补偿误差：±1℃
报警输出：二限报警或四限报警，每个输出根据需要可设定为上限报警、下限报警或禁止使用，继电器输出触点容量  AC220V/3A或AC220V/1A。
变送输出：4～20mA（负载电阻≤500Ω）、0～10mA（负载电阻≤1000Ω）
1～5V、0～5V（负载电阻≥200KΩ）
通讯输出：接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem
          波特率——300～9600bps内部自由设定
馈电输出：DC24V/30mA
温度补偿：0～50冷端温度自动补偿，误差：±1℃
电    源：开关电源 85～265VAC
功    耗：4W
环境温度：0～50℃
环境湿度：<85％RH
规格尺寸：横式160mm×80mm、竖式80mm×160mm、方式96mm×96mm、
横式96mm×48mm（特殊尺寸需定制）

ABG600系列智能光柱数字显示调节仪选型说明：

型谱								说明
ABG600								智能光柱数字显示调节仪
外型尺寸	A							横式160×80×125mm开孔152×76
	A/S							竖式80×160×125mm开孔76×152
	B							方式96×96×110mm开孔92×92
	C							横式96×48×110mm开孔92×44
	C/S							竖式48×96×110mm开孔44×92
报警输出		B□						B0无报警输出；B1-B4，1-4点报警
变送输出			X1					4-20mA输出
			X2					0-10/20mA输出
			X3					1-5V输出
			X4					0-5/10V输出
通讯输出				P				微型打印机
				R				串行通讯RS232
				S				串行通讯RS485
变送器配电电源					V12			带DC12V馈电输出
					V24			带DC24V馈电输出
供电电源								220VAC供电
						W		DC24V供电
输入信号							Sn	见"输入信号类型表"


输入信号类型表：

参数提示符	输入信号内容	参数提示符	输入信号内容
tc-k	K	rtd	远传电阻0~400Ω
tc-s	S	bA1	BA1
tc-e	E	bA2	BA2
tc-b	B	0~50	0~50mV
tc-t	T	0~5V	0~5V
tc-n	N	1~5V	1~5V
tc-j	J	0~20	0~20mA
P100	Pt100	0~10	0~10mA
C100	Cu100	4~20	4~20mA
Cu50	Cu50

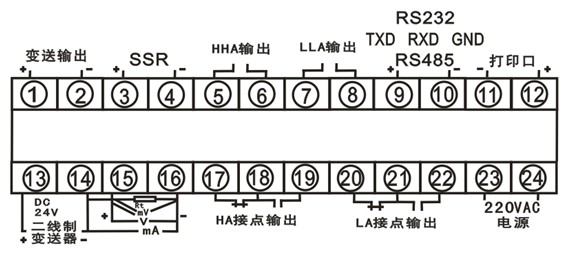

仪表接线端子图：
（1）、A规格160×80×125尺寸
A/S规格80×160×125尺寸



（2）A/D规格160×80×94尺寸



（3）B规格96×96尺寸                   （4）C/S规格48×96尺寸
 C规格96×48尺寸


注：⑴输入信号为热电偶、电压信号，接线方式相同
    ⑵输入信号为热电阻必须三线制接入
⑶特殊要求的仪表，接线方式请以随机接线图为准。
