XMBA-7000系列智能双输入显示调节仪
概述：
XMBA-7000系列智能双输入显示调节仪与各种传感器、变送器以及DCS系统设备配套使用，可以显示温度、压力、液位、流量等仪表信号，对测量参数进行数据采集、报警控制、变送输出以及实时通讯等，广泛应用于石油、化工、水电、冶金、制药、食品等部门。

功能：
1、双输入信号种类：相同电偶、相同电阻、相同电流电压、电阻和电流或电 压。
2、可分别设置主、副输入的显示量程、小数点位数及迁移量。
3、开关量控制任意分配给主输入与副输入，或主、副输入之间的运算值。
4、主、副输入可进行加减除等运算。
5、5个开关量输出，一个为输入部分的断线报警，4个为位式控制或可编程双定时器，计数器或可编程智能声光报警。四个设定值可独立设置参数及滞后区间。
6、可外供24VDC，带动1或2个二线制变送器。
7、可实现关联报警控制方式，可对主副输入进行关联控制。
8、8种报警控制方式选择。
9、有两个或三个模拟量输出。主、副输入可同时或分别模拟变送输出，也可主、副输入之间的运算值变送输出，模拟输出的零点与满度可在显示数值区间内任意设置。
10、可提供多主机，单主机，无主机方式的RS485异步串行通讯方式。通讯数据校验遵照CRC-16美国数据通讯标准，高可靠性循环，条码校验。

面板指标：

显示方式	指示内容
双屏显示	上屏显示主输入值，下屏显示副输入值。
三屏显示	上、中屏分别显示主、副输入值，下屏显示主和副输入相加或相减运算值。
单屏双光柱	单屏显示主或副输入值（用▲键切换）。 双光柱分别显示主和副输入值的%。
双屏单光柱	上、下屏分别显示主、副输入值。 单光柱显示主或副输入值的%（用键切换）。
双屏双光柱	双屏分别显示主、副输入值。 双光柱分别显示主、副输入值的%


XMBA-7000系列智能双输入显示调节仪选型表：

XMBA	□□□□□□□□□□□								说明
设计序列	7								7000系列仪表
显示方式	1 2 3 4 5 6 7 8								单屏显示 双屏显示 单屏+单光柱 单屏+双光柱（只限于80×160、160×80） 双屏+单光柱 双屏+双光柱（只限于80×160、160×80） 三屏显示 开方方式显示加小信号切除(订货时请注明)
输入方式	0 1 2 3 4								主副输入同为热电偶（E、K、S、B、J、T、N、R） 主副输入同为热电阻（Pt100、Cu50、Cu100、BA1、BA2、G） 主副输入同为直流电流（0~10mA、4~20mA） 主副输入同为直流电压（0~5V、1~5V、0~20mV、0~75mV、0~200mV） 主输入为Pt100，副输入为电流或电压（订货注明）
控制输出及调节方式	0 1 2 3 4								无继电器输出 1个继电器（任意分配给主输入或副输入或主副之间运算值） 2个继电器（任意分配给主输入或副输入或主副之间运算值） 3个继电器（任意分配给主输入或副输入或主副之间运算值） 4个继电器（任意分配给主输入或副输入或主副之间运算值）
附加功能	0 1								无附加功能 带有断偶、断阻、断线后状态输出
外形尺寸	H V F Q								横式160×80     开孔152×76 竖式80×160     开孔76×152 方式96×96      开孔92×92 方式72×72      开孔68×68
变送输出	A B C D E F								主输入或副输入可独立变送输出 测量值PV1-（SP、SP1、PV2）模拟输出，且在副屏显示。 测量值PV1+（SP、SP1、PV2）模拟输出，且在副屏显示。 测量值PV1÷PV2，模拟输出，且在副屏显示。 测量值PV1÷（PV1+PV2）模拟输出，且在副屏显示。 特殊要求变送输出
供外24V直流电源	P								缺省为无24V直流电源输出 带24V直流电源输出（可做二线制变送器电源）
通讯接口	T M								缺省为不带通讯接口 带RS485通讯接口（MODBUS协议） 带RS232通讯接口
供电电源	K W								缺省为220VAC 开关电源85~260VAC 开关电源18~36VDC或18~36VAC

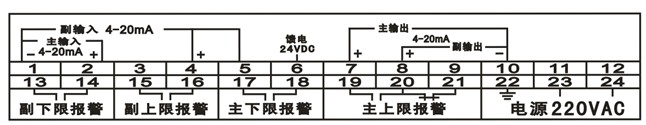

仪表接线图：
